발코니 PV 장착 시스템

주거용 에너지 업그레이드에서 발코니 PV 장착 시스템의 역할

발코니 PV 장착 시스템의 적용 정의 및 범위
발코니 PV 장착 시스템 주로 자체 생성 또는 그리드 연결 발전의 목표를 달성하기 위해 소규모 태양 광 모듈의 설치를 지원하기 위해 거주지, 아파트, 사무실 건물 등과 같은 건물의 외관의 발코니 공간에 주로 사용됩니다. 응용 프로그램의 범위에는 다음이 포함됩니다.
* 도시의 고층 및 중간 높이의 주거용 건물의 발코니
* 여러 층짜리 주거용 건물의 테라스 또는 울타리 지역
* 상업용 건물의 커튼 벽 발코니 구조
* 저층 건물의 윈도우 실 플랫폼 혁신 응용
이 시스템은 일반적으로 규모가 작지만 안전, 설치 유연성 및 건축 통합과의 미적 조정을 강조합니다.

구조적 형태 및 설치 방법의 분석
특수 구조로 인해 발코니 PV 장착 시스템의 설계는 발코니 난간의 베어링 용량, 우주 활용, 음영 효과 및 안전 규정을 완전히 고려해야합니다. 일반적인 구조적 형태는 다음과 같습니다.

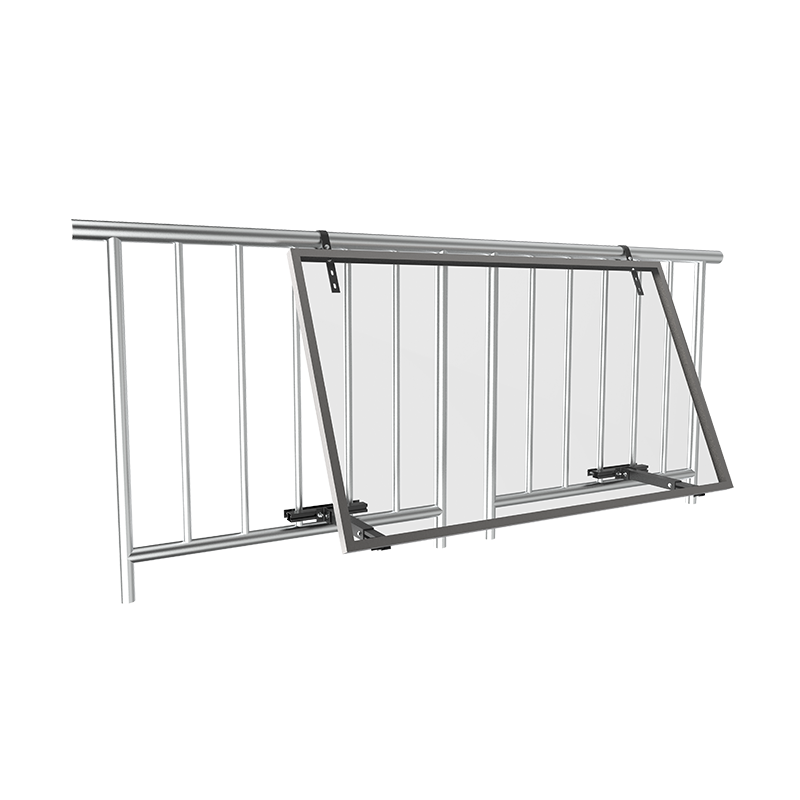

1. 난간 브래킷 시스템
태양 광 패널은 발코니의 원래 난간 위 또는 내부에 고정되어 있습니다. 브래킷은 클램프와 볼트를 통해 난간에 연결되어 있으며, 이는 원래 건물 구조를 손상시키지 않으면 서 가벼운 설치에 적합합니다.
2. 플로어 스탠딩 대각선 지원 시스템
넓은 지역이있는 테라스와 발코니에 적합합니다. 발코니 접지에서 지지대 지지대 및 후면 기울기지지를 설정함으로써 전체 구조적 안정성이 향상되며 구성 요소의 방향과 각도는 동시에 조정됩니다.
3. 벽에 장착 된 매달린 구조
브래킷은 발코니 벽에 직접 설치되어 있으며, 구성 요소는 난간 내부에 매달려 있거나 태양을 향합니다. 가드 레일이 없거나 가드 레일 높이가 불충분 한 일부 장면에 적합합니다.
4. 조정 가능한 각도 구조 시스템
각도 조정 메커니즘이 장착 된 경우, 계절 변화 및 방향 조건에 따라 성분의 경사를 가벼운 활용의 효율을 향상시킬 수 있습니다.

주요 재료 선택 및 안전 설계
재료 구성
Taizhou Dongsheng New Energy는 일반적으로 다음과 같은 재료 조합을 사용합니다.
*고강도 알루미늄 합금 레일 및 커넥터 : 경량, 부식 방지 및 건물 구조에는 영향을 미치지 않습니다.
*스테인레스 스틸 볼트 및 자물쇠 : 발코니 환경에서 내구성을 향상시키고 녹의 위험을 줄입니다.
*슬립 안티 슬립베이스 및 바람 내성 강화 액세서리 : 고정점의 안정성을 강화하고 구조적 변위를 방지합니다.

안전 성능 설계
발코니 브래킷 시스템의 설계는 다음과 같은 점에 특별한주의를 기울여야합니다.
* 풍압 저항의 계산 : 건물이 위치한 지역의 기상 데이터에 따라 구성 요소의 바람 쪽의 바람 하중 평가;
* 하중 계산 : 발코니의 원래 하중 설계 데이터를 결합하여 전체 무게 분포를 제어하고 구조적 과부하를 피하십시오.
* 가을 보호 : 진동, 강한 바람 및 기타 요인으로 인해 구성 요소가 미끄러지는 것을 방지하려면 안전 장치를 가장자리에 설치해야합니다.

디자인 프로세스 및 서비스 링크
예비 평가
Dongsheng New Energy 기술 팀은 고객이 발코니 구조, 치수, 방향 및 차폐 조건의 현장 조사 또는 원격 측정을 수행하도록 지원합니다.
독점 디자인
사용자의 전원 부하 및 그리드 조건을 결합하여 합리적인 수의 구성 요소 및 레이아웃 계획과 출력 CAD 도면 및 3D 모델링 렌더링을 구성하십시오.
구조적 일치
맞춤형 브래킷 구성 요소 패키지, 포장 및 운송은 사용자가 직접 설치하거나 엔지니어링 직원이 설치하는 데 편리합니다.
설치 지침 및 기술 지원
브래킷 구조 및 태양 광 시스템의 안전한 착륙을 보장하기 위해 운영 매뉴얼, 비디오 안내 및 온라인 컨설팅 서비스를 제공합니다.

일반적인 응용 시나리오 및 실제 결과
주거 사용자 측
주거용 발코니 발전에 적용되며 소규모 가구 태양 광 발전소 (예 : 0.5kW ~ 3kW 시스템)를 지원하며 자체 사용 또는 국가 분산 보조금 정책에 연결될 수 있습니다.
커뮤니티 파일럿 프로젝트
몇몇 주거 커뮤니티는 발코니 브래킷 태양 광 시스템의 설치를 시범 운영하여 원래 건물 구조를 파괴하지 않고 건물의 에너지 활용 속도를 향상시키고 특정 음영 기능을 갖습니다.
도시 건물의 녹색 에너지 변환
고층 사무실 건물 및 상업 거주지에서 발코니 브래킷 시스템은 건물을위한 특정 에너지 절약 보충제를 제공하고 건물의 녹색 이미지를 향상시킵니다.

시스템 운영 및 유지 보수 제안
그만큼 발코니 태양 광 시스템 높이가 낮고 접근이 용이하기 때문에 유지하기가 비교적 쉽습니다. 주요 제안은 다음과 같습니다.
*햇빛 흡수를 보장하기 위해 구성 요소 표면의 먼지 또는 새 배설물을 정기적으로 청소하십시오.
*장기 진동으로 인한 구조적 변위를 피하기 위해 패스너가 느슨하거나 녹슬 었는지 확인하십시오.
*전력 변환의 효율성을 보장하기 위해 태양 광 인버터의 운영 상태에주의를 기울이십시오.
*주변 지역에 발코니 식물, 커튼, 건조 시설 등과 같은 장애물이 없도록하십시오.
이 회사는 장기적인 기술 지원 서비스를 제공하며 시스템의 운영 수명을 연장하는 데 필요에 따라 운영 및 유지 보수 파일을 설정할 수도 있습니다.

발코니 PV 장착 시스템의 응용 분석 : 구조 설계에서 안전한 작동 및 유지 보수에 이르기까지

Taizhou Dongsheng New Energy의 솔루션 재단은 2009 년에 설립 된 이래로 Taizhou Dongsheng New Energy는 분산 광 태양 광 시스템 괄호의 설계, 제조 및 통합 통합 서비스에 전념해 왔습니다. 이 회사는 성숙한 디자인 팀을 보유하고 있으며 제품 시스템은 ISO 품질 관리 시스템 인증을 통과했으며 여러 PV 장착 관련 특허 기술을 보유하고 있습니다.
현장에서 발코니 PV 장착 시스템 Dongsheng New Energy는 지붕, 지상 및 특수 구조 브래킷 설계에 수년간의 축적, 구조 설계, 설치 지침 및 나중에 유지 보수를 다루는 다양한 발코니 유형에 적합한 표준화되고 맞춤형 설계 시스템 세트를 확립했습니다.

발코니 브래킷 시스템의 전형적인 구조 유형
적응 공간이 적은 작은 적응 공간, 더 높은 부하 요구 사항 및 엄격한 안전 수준으로 인해 발코니 PV 장착은 일반적으로 다음과 같은 구조적 유형을 채택합니다.
1. 난간 설치 구조
이 방법은 스냅 또는 볼트로 브래킷을 오리지널 발코니 난간에 고정시켜 건물 구조에 영향을 미치지 않고 드릴링이 필요하지 않은 경량 시스템에 적합합니다. 구성 요소는 일반적으로 수직 또는 작은 각도로 배열되며 동서 발코니에 적합합니다.
2. 플로어 스탠딩 설치 구조
이 구조는 더 큰 플랫폼이있는 발코니 또는 테라스에 적합합니다. 브래킷의 바닥에는 전체 안정성을 향상시키기 위해 카운터 웨이트베이스 또는 비 슬립 피트가 장착되어 있습니다. 이 솔루션은 조정 가능한 각도의 구성 요소를 지원하여 가벼운 활용의 효율을 향상시킵니다.
3. 벽 장착 설치 구조
충분한지면 공간이없는 발코니에 적합한 성분은 발코니의 내벽 또는 외관에 매달려 있습니다. 이 방법은 벽 구조의 베어링 용량에 더 의존하며 벽 재료를 완전히 평가해야합니다.
4. 내장 된 햇빛 구조
태양 광 성분을 발코니 선수 구조와 결합하여 발전 기능을 충족 할뿐만 아니라 건물의 아름답고 실용적인 기능을 가지고 있으며 종종 남쪽을 향한 발코니에서 사용되는 "태양 광 햇빛"의 통합 솔루션을 형성합니다.

재료 선택 및 구조 안전 고려 사항
발코니 브래킷 시스템은 구조 재료의 성능에 대한 높은 요구 사항을 가지고 있습니다. Dongsheng New Energy는 일반적으로 다음의 재료 구성을 사용합니다.
*알루미늄 합금 프로파일 : 가벼운 중량, 부식 저항 및 비자음 전도도의 장점이 있으며 도시의 비가 내리고 습한 지역에서 사용하기에 적합합니다.
*스테인리스 스틸 패스너 : 장기 사용 중에 녹 및 느슨한 방지를위한 연결 강도와 내구성을 향상시킵니다.
*고무베이스 또는 슬립 안티 슬립 고무 패드 : 발코니 바닥과 브래킷의 바닥 사이의 마찰을 향상시켜 변위를 방지합니다.
*구조적 접착제 및 방수 처리 액세서리 : 벽 장착 시스템의 경우 밀봉 강화를 제공하여 물 누출 및 구조적 풀기를 방지하십시오.
안전 설계 측면에서 시스템은 기본 풍하 및 구조 부하를 계산해야합니다. 건물 바닥 높이, 풍압 수준 및 난간 하중 용량과 같은 요인에 따르면 강한 바람 및 진동과 같은 외부 힘으로 인해 구성 요소가 오프셋되거나 떨어지지 않도록합니다.

발코니 브래킷 시스템의 설계 및 설치 프로세스
발코니 PV 장착 시스템의 구조는 비교적 간단하지만 다양한 현장 환경, 차별화 된 조명 조건 및 개인화 된 사용자 요구와 같은 요소가 포함되므로 체계적인 설계 프로세스와 협력해야합니다.
1. 예비 현장 측정
현장 또는 원격 지원을 통해 발코니 크기, 방향 및 음영을 수집하고로드 가능한 그룹을 분석하십시오.
2. 시스템 설계 계획 출력
측정 데이터를 기반으로 브래킷 유형, 태양 광 구성 요소 레이아웃 다이어그램, 경사각 각도 권장 사항, 케이블 방향 등을 결정하고 시스템 용량을 사용자로드와 함께 일치시킵니다.
3. 재료 포장 및 전달
Dongsheng New Energy는 고객의 나중에 어셈블리를 용이하게하기 위해 주요 구조, 고정, 보조 재료, 케이블 클립 등을 포함한 모듈 식 포장 및 전달 된 브래킷 구성 요소를 제공 할 수 있습니다.
4. 설치 기술 지원
그리기 지침, 비디오 안내 및 원격 기술 상담을 제공하고 전문 설치 팀을 구성하여 시스템의 구현 효과를 보장하기 위해 건설을 지원합니다.

시스템 유지 보수 제안 및 운영 효율 보장
발코니 태양 광 시스템은 사용자가 자주 접촉하는 지역에 있으며 지붕 시스템보다 검사하고 유지하기가 더 쉽습니다. Dongsheng New Energy는 다음을 권장합니다.
* 광 흡수 효율을 유지하기 위해 성분의 표면의 먼지와 오염 물질을 정기적으로 청소하십시오.
* 브래킷 커넥터가 분기마다, 특히 고층 건물의 발코니에서 느슨한 지 확인하십시오.
* 건조 품목, 식물 또는 잔해물을 피하여 성분을 차단하여 발전 손실을 줄입니다.
* 소형 인버터 또는 마이크로 에너지 저장 시스템을 사용하여 전기 사용의 유연성을 향상시킵니다.

일반적인 응용 시나리오 및 실제 이점
발코니 PV 장착 시스템은 많은 실제 프로젝트에서 사용되었습니다. 일반적인 응용 프로그램에는 다음이 포함됩니다.
* 고층 아파트 사용자 : 사용할 수없는 지붕 공간의 문제를 해결하고 1kW 미만의 기본 발전 요구를 달성합니다.
* 소규모 상업용 사무실 건물 : 발코니 또는 캔틸레버 플랫폼을 사용하여 사무실 전원을 보충하기 위해 태양 광 시스템을 배치합니다.
* 커뮤니티 파일럿 및 구시 가지 리노베이션 프로젝트 : 녹색 건물 리노베이션 및 업그레이드 홍보 및 가구에 대한 청정 에너지 접근을 실현합니다.
* 분산 광전지 전력 판매 플랫폼 : 사용자 측 미터링과 결합, 잉여 전력 접근 및 전력 소비 모니터링 실현.
실제 사용자 피드백에 따르면 발코니 공간이 제한되어 있더라도 괄호와 구성 요소의 합리적인 배열은 연간 300 ~ 1000kWh의 발전을 달성하여 일일 전기 요금 비용을 완화하는 데 도움이됩니다.

미래의 개발 방향
그만큼 발코니 PV 장착 시스템 도시 건물의 녹색 변형 분야에서 더 큰 역할을 할 것입니다. 향후 개발 동향은 다음과 같습니다.
* 건물 외관과 미적 브래킷 디자인의 통합
건축 스타일에 통합되어 발코니 외관의 균일 성과 조정을 향상시킵니다.
* 구성 요소 에너지 저장 통합 모듈의 홍보
작은 배터리를 사용하여 낮에는 전기를 생산하고 밤에 사용하여 시스템 에너지 효율을 향상시킵니다.
* 지능형 모니터링 및 제어 시스템에 대한 액세스
앱 및 음성 보조원과 결합하여 원격 제어를 달성하기 위해 발전 데이터의 실시간 모니터링.
