지붕 PV 장착 시스템

분산 태양 광의 지붕 PV 장착 시스템의 디자인 아이디어 및 엔지니어링 실습

지붕 PV 장착 시스템의 역할 및 기능적 위치
지붕 태양 광 브래킷은 태양 광 모듈의 설치 플랫폼 역할을 할뿐만 아니라 다음 핵심 기능을 충족해야합니다.
*구조적 고정 : 지붕 표면의 태양 광 모듈을 안정적으로 고정하여 풍하 및 눈 부하와 같은 외부 힘으로 인한 변위 또는 떨어지는 것을 방지합니다.
*각도 조정 : 성향 각도와 방향을 합리적으로 설정함으로써 빛을받는 효율이 향상되어 발전이 증가합니다.
*지붕 구조에 적응 : 안정적인 연결을 달성하기 위해 콘크리트, 컬러 스틸 타일, 유리 타일 등과 같은 다른 지붕 형태에 대처하십시오.
*방지 및 반응 방지 : 장기 야외 환경에서 지붕이 손상되지 않고 부식과 산화에 저항하는지 확인합니다.
*설치 및 유지 관리가 쉬운 경우 : 구조 설계는 현장 어셈블리의 효율성과 나중에 작동 및 유지 보수의 편의성을 고려해야합니다.
Dongsheng New Energy를 사용합니다 지붕 PV 장착 시스템 기본 지원 단위로서 구조적 성능, 재료 기술 및 사용 환경의 여러 차원에서 설계하여 전체 시스템의 안전과 경제 사이의 균형을 달성하기 위해 노력합니다.

다양한 지붕 유형에 대한 시스템 분류 설계
지붕 구조의 상당한 차이로 인해 브래킷 시스템은 디자인의 시작시 장면에서 분류되어야합니다. Taizhou Dongsheng New Energy는 다음과 같은 일반적인 지붕 유형에 대한 브래킷 솔루션 시스템을 구축했습니다.

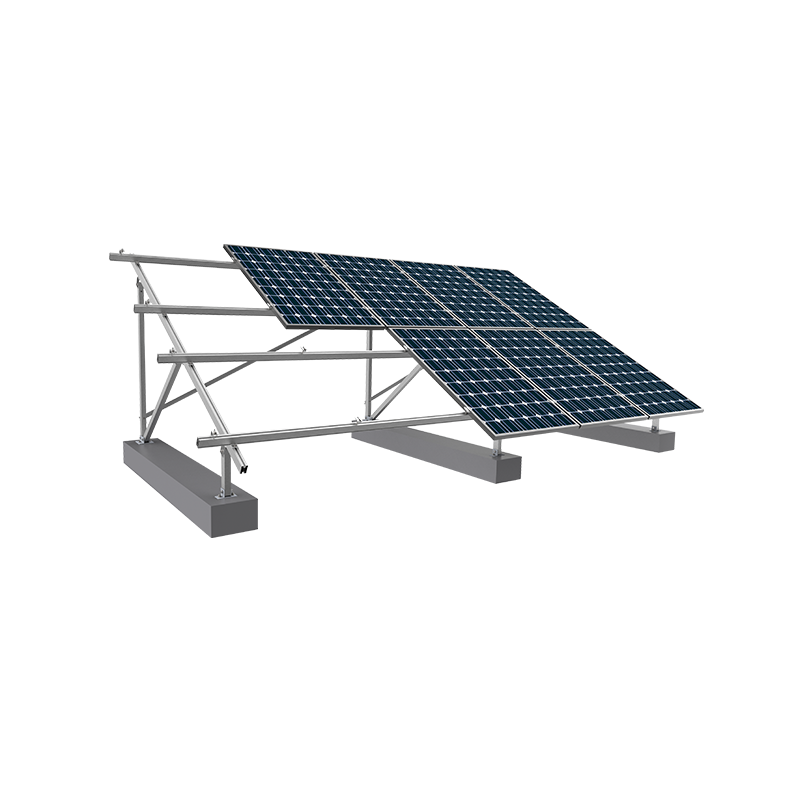

콘크리트 평평한 지붕 브래킷 시스템
* 고정 및 조절 가능 : 시멘트 부두 카운터 웨이트 사용, 확장 볼트 고정 또는 화학 앵커 볼트 강화;
*베이스 및 대각선 빔 구조의 통합 설계 : 향상된 안정성;
* 최적의 남쪽을 향한 성향에 적합 : 가벼운 이용을 극대화합니다.

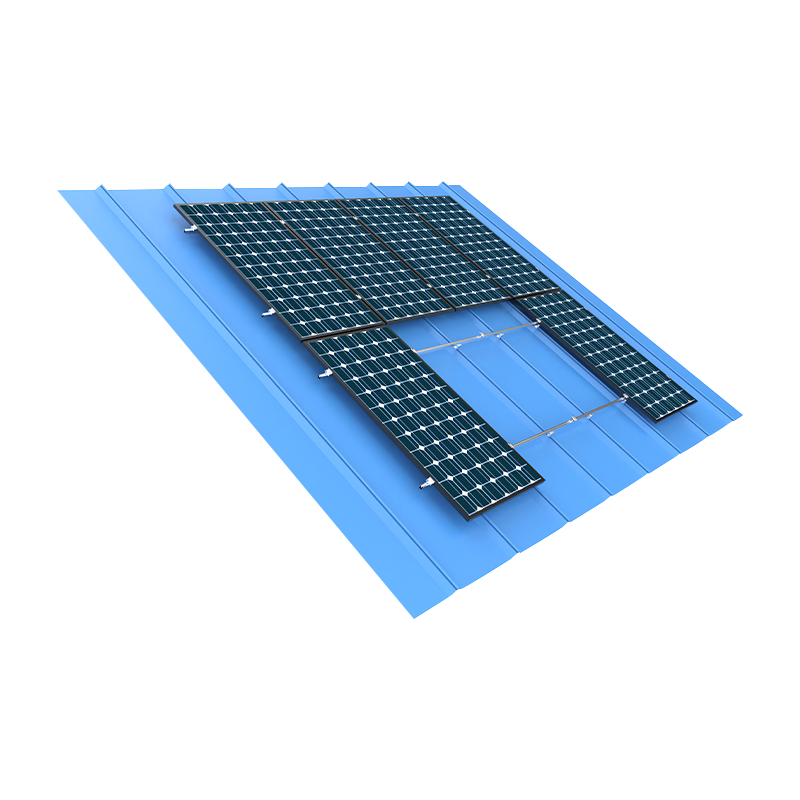

컬러 스틸 타일 지붕 브래킷 시스템
* 클램프 형 연결 솔루션 : 지붕 천공을 피하고 물 누출 위험을 줄입니다.
* 수평 및 수직 빔의 모듈 식 조합 : 작업자가 신속하게 조립하는 데 편리합니다.
* 가벼운 재료 : 구조적 안전을 고려하면서 지붕의 하중을 줄입니다.

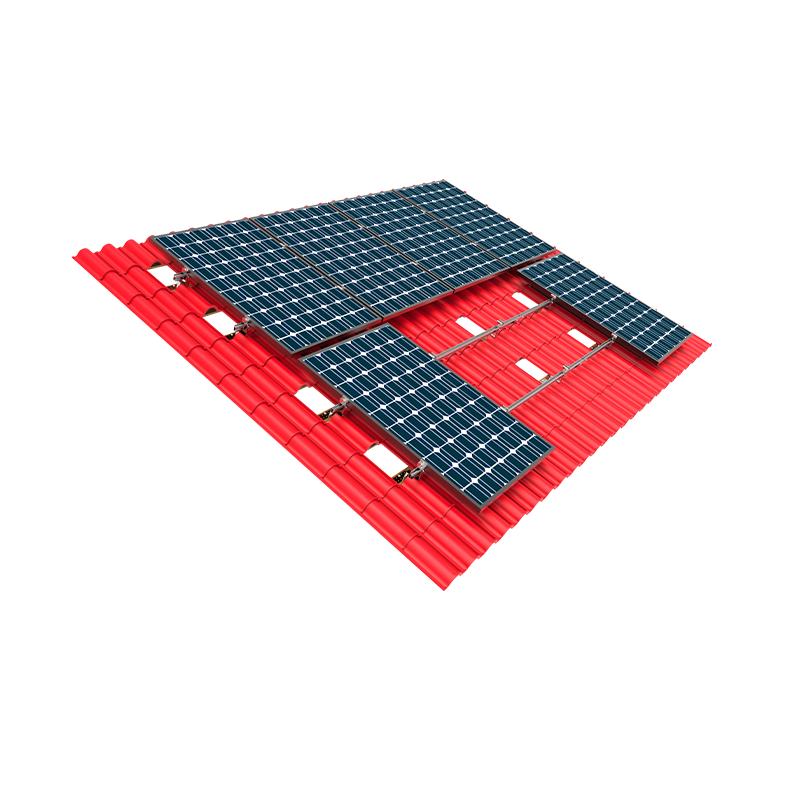

타일 ​​지붕 PV 장착 시스템
* 후크 형 고정 설계 : 유약 타일, 작은 녹색 타일 등과 같은 다양한 타일 유형에 적응;
* 포인트 지원 방법 : 원래 지붕 구조를 보호하고 환기 용량을 향상시킵니다.
* 방수 구조 부품 일치 : 빗물 침투의 위험을 줄입니다.
각 시스템은 실제 지붕 구조, 지리적 위치 풍압, 설치 밀도 및 기타 조건에 따라 프로젝트의 안전 및 서비스 수명을 보장합니다.

재료 기술 및 표면 보호 설계
지붕 브래킷은 오랫동안 외부 환경에 노출되며 바람, 비, 자외선 및 오염과 같은 요인은 쉽게 부식과 노화를 유발할 수 있습니다. 따라서, 재료 및 표면 처리의 신뢰성은 시스템의 수명에 직접적인 영향을 미칩니다. Dongsheng New Energy는 재료 선택 및 프로세스에서 다음 표준을 채택합니다.
*알루미늄 합금 브래킷 (6005-T5) : 고강도, 가벼운 중량, 부식성 등의 특성이 있으며, 지붕의 광 하중 요구 사항에 적합합니다.
*Hot-Dip Agalvanized Steel : 더 높은 강도가 필요한 산업 지붕 시스템에서 일반적으로 사용되며 아연 도금 층의 두께는 국가 표준 방지 요구 사항을 충족합니다.
*스테인레스 스틸 커넥터 : 안정적인 연결을 보장하기 위해 볼트, 후크, 클램프 및 기타 부품에 사용됩니다.
*양극 처리/핫 다프 아연 도금 공정 : 특히 해변, 높은 습도 및 기타 영역에 적합한 표면 차단 저항 수명을 연장합니다.
Taizhou Dongsheng의 모든 재료 New Energy는 ISO 품질 시스템 인증을 통과했으며 제품 일관성을 보장하기 위해 엄격한 수신 재료 검사 및 배치 제어 메커니즘이 확립되었습니다.

통합 설계 개념 : 예비 조사에서 이후 유지 보수까지
Dongsheng New Energy는 지붕 지원 시스템의 통합 서비스 개념을 준수하여 태양 광 지원 수명주기의 전체 프로세스를 다룹니다.
예비 단계 : 조사 및 구조 분석
* 현장 현장 조사를 통해 지붕 구조 다이어그램, 재료 및 베어링 용량을 얻습니다.
* 풍압과 눈 부하 데이터를 결합하여 구조 시뮬레이션 및 힘 분석을 수행합니다.
* 출력 건설 도면, 하중 계산서 및 재료 청구서.
중기 단계 : 공급 및 설치 지침
* 현장에서 수동 어셈블리의 어려움을 줄이기 위해 사전 조립 된 모듈 식 지원 시스템을 제공합니다.
* 레이아웃 효율을 향상시키기 위해 건설 현장에 따른 패키지 및 공급;
* 건설 장치가 조립을 성공적으로 완료하는 데 도움이되도록 원격 기술 지침 또는 파견 현장 엔지니어를 제공합니다.
늦은 단계 : 시스템 검사 및 유지 보수 지원
* 정기적 인 구조 검사 제안을 제공합니다.
* 다양한 재료 및 연결 방법에 대한 유지 보수주기 및 유지 보수 방법을 제안합니다.
* 후속 추적 성 및 구성 요소 교체를 용이하게하기 위해 고객 기술 파일을 설정하십시오.

경험을 축적하기위한 프로젝트 실무 및 고객 피드백
2009 년에 설립 된 Taizhou Dongsheng New Energy는 다음을 포함하여 국내외에서 수천 개의 옥상 태양 광 발전 프로젝트를 수행했습니다.
*산업 단지 옥상 태양 광 발전 프로젝트;
*학교 및 병원과 같은 공공 건물의 태양 지붕;
*주거 분산 태양 광 발전 프로젝트;
*해외 공장 옥상 프로젝트를위한 맞춤형 브래킷 솔루션.
Dongsheng은 실제 엔지니어링 검증을 통해 설계 표준, 설치 효율성 향상 및 최적화 된 재료 비율 및 연결 구조를 지속적으로 개선하여 확장 가능한 설계 및 건축 시스템 세트를 형성했습니다.

미래의 트렌드 및 시스템 최적화 방향
옥상 태양 광 괄호 시스템 시스템은 분산 광 태양 광 정책의 지속적인 증가와 에너지 절약 표준 건설 개선으로 다음과 같은 개발 트렌드를 보여주고 있습니다.
*경량 개발 : 새로운 합금 재료 또는 고강도 복합 재료를 통해 구조 중량을 줄입니다.
*지능형 선택 플랫폼 : 향후 브래킷 선택은 디지털 빌딩 모델 및로드 시뮬레이션 소프트웨어에 의존하여 구조 설계를 자동으로 생성합니다.
*건물 구조와 통합 설계 : BIPV 시스템에는 괄호가 미학과 방수 기능을 모두 고려해야합니다.
*녹색 생산 및 재활용 : 재료 재활용 및 녹색 제조 기술이 새로운 문제가 될 것입니다.
Taizhou Dongsheng New Energy는 연구 개발에 계속 투자하고 있으며보다 다양한 옥상 프로젝트의 구현을 지원하기 위해 시스템 신뢰성, 적응성 및 설치 편의성을 지속적으로 최적화합니다.

옥상 PV 장착 시스템의 설치 효율 및 운영 안전 균형을 맞추는 방법

지붕 PV 장착 시스템의 정의 및 기능
그만큼 지붕 PV 장착 시스템 지붕의 태양 전지 모듈을 고정시키는 설치 구조입니다. 기본 기능에는 다음이 포함됩니다.
*고정 및지지 기능 : 풍하 및 눈 부하와 같은 자연 조건에서 태양 광 모듈의 구조적 안정성 보장;
*각도 최적화 기능 : 모듈의 경사를 조정하여 조명 수신 효율 향상;
*구조 보호 기능 : 외부 환경의 손상을 태양 광 시스템으로 줄이고 장기 운영 보장;
*협력 구축 적응성 : 브래킷 설계는 건축 자재, 하중 수용 용량 및 배수 구조와 같은 요소를 완전히 고려해야합니다.
Dongsheng New Energy의 지붕 브래킷 시스템은 구조 역학, 태양 광 발전소 효율성 및 현장 구조 편의성과 같은 요소를 고려하여 여러 지붕 응용 분야에서 체계적인 솔루션을 형성하도록 촉진합니다.

다른 지붕 유형에 해당하는 브래킷 시스템 솔루션
지붕은 다양하며 건물 구조에는 괄호에 대한 설계 요구 사항이 다릅니다. Dongsheng New Energy는 지붕 재료와 하중 요구 사항을 결합하여 다음과 같은 일반적인 브래킷 시스템 솔루션을 제공합니다.
콘크리트 평평한 지붕 브래킷 시스템
*고정 구조는 주로 사용되며 팽창 볼트는 종종 고정을 위해 고정 또는 카운터 웨이트 교각에 사용됩니다.
*브래킷과 구성 요소 사이의 각도는 조절 가능하며, 이는 남쪽을 향한 경사 레이아웃에 적합합니다.
*풍부한 설계 고려 사항, 풍하한 계수 비율 구성 요소 배열 배열 방법에 따른;
*산업 단지, 사무실 건물 및 공공 건물 지붕에 적합하며 대규모 설치에 편리합니다.
컬러 스틸 타일 지붕 브래킷 시스템
*지붕 구조에 대한 침투를 피하고 물 누설의 위험을 줄이기 위해 골판지 타일에 맞는 특수 클램프를 사용하십시오.
*빔 및 종 방향 빔의 모듈 식 설계는 다른 사양의 타일에 적합합니다.
*지붕 부하 베어링에 대한 요구 사항이 낮은 공장 및 물류 창고와 같은 경철 구조물 건물에 적합합니다.
유약 타일/타일 지붕 브래킷 시스템
*타일과 안정적인 연결을 달성하기 위해 맞춤형 후크 설치 시스템;
*포인트 접촉 지지대는 원래 타일의 손상을 줄이는 데 사용됩니다.
*구성 요소를 설치 한 후에 지붕의 전체 방수 성능이 줄어들지 않도록 방수 측정이 필요합니다.
Dongsheng New Energy는 현장 조사 및 맞춤형 설계를 통해 다양한 유형의 지붕이 적절한 브래킷 시스템과 일치하여 설치 적응성 및 시스템 안정성을 향상시킬 수 있도록합니다.

재료 및 구조 설계 포인트
지붕 브래킷은 오랫동안 실외 환경에 노출되며 부식성, 노화 저항 및 고강도의 기본 특성이 있어야합니다. Dongsheng New Energy는 재료 및 구조 설계에서 다음과 같은 원칙을 준수합니다.
표준 선택 표준
알루미늄 합금 브래킷 (예 : 6005-T5) : 강한 부식성이있는 체중 감수성 지붕에 적합;
Hot-Dip 아연 도금 탄소강 괄호 : 높은 풍하 하중 저항과 강성이 필요한 장면에 적합합니다.
스테인리스 스틸 패스너 (예 : 304/316) : 높은 습도 환경에서 커넥터의 부식 저항을 향상시킵니다.

표면 처리 및 부식 저항 설계
*양극화 (알루미늄 합금의 경우) 또는 핫 다프 아연 도금 (강철);
*표준 코팅 두께는 부식성 기간을 증가시키기 위해 60-80μm 범위로 제어됩니다.
*빗물이 나사베이스에 침투하고 부식되는 것을 방지하기 위해 볼트 및 커넥터 밀봉 링 설계.
과학적 재료 선택 및 구조 보호 설계를 통해 브래킷 시스템의 서비스 수명은 기본적으로 태양 광 모듈의 작동주기와 일치하는 20 년 이상에 도달 할 수 있습니다.

통합 시스템 서비스 프로세스
Dongsheng New Energy는 제품을 제공 할뿐만 아니라 전체 프로젝트주기를 다루는 통합 서비스 시스템을 구축하여 초기 계획에서 이후 유지 보수에 이르기까지 폐쇄 루프 지원을 형성합니다.
현장 조사 및 계획 공식
*지붕 구조 도면 및 측정 된 데이터와 결합;
*풍압, 눈 부하 계산 및 경사 시뮬레이션을 수행합니다.
*출력 브래킷 레이아웃 및 시공 도면.
재료 일치 및 건설 안내
*모든 구성 요소는 공장을 떠나기 전에 번호가 매겨지고 분류됩니다.
*자세한 설치 매뉴얼 및 현장 건설 제안을 제공합니다.
*필요한 경우 설치 프로세스를 안내하기 위해 엔지니어를 사이트로 보내십시오.
운영 및 유지 보수 및 애프터 송금 지원
*매일 검사 및 유지 보수 제안을 제공합니다.
*예비 부품을 완전히 공급하고 빠른 교체를 지원합니다.
*장기적인 기술 추적 및 피드백 분석을 용이하게하기 위해 고객 프로젝트 파일을 설정하십시오.
Dongsheng New Energy는 수년간의 프로젝트 경험에 의존하여 지붕 브래킷 시스템을 "단일 제품 공급"에서 "시스템 전체 제공"으로 확장하여 고객의 프로젝트 조정 비용을 줄입니다.

프로젝트 실습 사례 축적 및 기술 피드백
Dongsheng New Energy는 많은 실제 프로젝트에 참여했습니다.
*Jiangsu, Anhui, Shandong 및 기타 지역의 산업용 식물 지붕;
*도시 주거 지역의 태양 광 지붕 설치 프로젝트;
*공공 건물의 지붕에 태양 광 발전소 프로젝트;
*해외 주문에서 수출 지붕 브래킷 부품의 공급.
이 실용적인 데이터는 Dongsheng이 설계 솔루션을 지속적으로 최적화하고 프로세스 세부 사항을 개선하며 현장 적응 기능을 향상시킬 수있는 데이터 지원 및 기술 피드백을 제공합니다.

지붕 브래킷 시스템의 개발 추세
태양 광 시장의 지속적인 확장과 건물 사양의 지속적인 진화로 지붕 브래킷 시스템은 다음과 같은 추세를 보여줍니다.
*구조적 통합 : 향후 괄호는 나중에 설치 비용을 줄이기 위해 지붕 건축 자재와 함께 적어도 형성 될 것입니다.
*어셈블리 산업화 : 표준화 된 모듈 식 생산을 통한 조립 효율을 향상시킵니다.
*지능형 설계 플랫폼 : 자동 선택 및 기계적 분석을 위해 디지털 모델 및 BIM 시스템을 사용합니다.
*녹색 제조 개념 : 재활용 가능한 재료의 사용을 촉진하고 환경 보호 정책에 대응합니다.
*Dongsheng New Energy는 새로운 재료를 적극적으로 탐색하고 구조 설계를 반복하여 시장 변화에 대응하기 위해 조기 준비를하고 있습니다.
