지붕 PV 장착 시스템을 효율적으로 설계하고 설치하는 방법 : 완전한 가이드

지붕의 주요 유형 PV 장착 시스템

그만큼 지붕 PV 장착 시스템 태양 광 발전 시스템의 핵심 구성 요소이며 지붕에 태양 광 모듈을 단단히 고정시키는 중요한 작업을 수행합니다. 태양 광 기술의 발전과 수요 증가로 인해 지붕 태양 광 지원 시스템의 유형이 점점 다양 해지고 있습니다. 적절한 태양 광 지원 시스템을 선택할 때는 구조, 재료, 태양 광 패널 수 및 지붕의 환경 요인을 고려해야합니다. 다음은 지붕 PV 장착 시스템의 여러 주요 유형입니다.

1. 고정 지원 시스템

고정 지원 시스템은 가장 일반적인 유형의 지붕 태양 광 지원입니다. 그 특성은 일단 지지대가 설치되면 시간이 지남에 따라 각도가 조정되지 않는다는 것입니다. 고정지지 시스템은 일반적으로 차단되지 않고 직사광선이 충분한 지붕에 적합합니다. 이 시스템은 간단한 구조, 저렴한 비용을 가지고 있으며 설치하기 쉽고 대부분의 주거 및 상업용 건물에 적합합니다.

고정 지원 시스템의 장점은 비용 효율성으로 사용자에게 안정적인 발전 성능을 제공 할 수 있습니다. 이동 메커니즘이 필요하지 않기 때문에 유지 보수는 간단하고 신뢰성이 높습니다. 고정 지지대는 일반적으로 작은 각도로 지붕 표면과 각도를 형성하여 햇빛을 효과적으로 흡수하고 높은 발전 효율을 보장 할 수 있습니다. 조명 조건이 우수하고 바람이 적은 지역의 경우 고정지지 시스템은 경제적이고 효율적인 선택입니다.

2. 조절 가능한 브래킷 시스템

고정 브래킷 시스템과 비교하여 조절 가능한 브래킷 시스템의 유연성이 높습니다. 주요 특징은 태양 광 모듈의 기울기 각도를 계절 변화 또는 다른 햇빛 각도에 따라 조정할 수 있다는 것입니다. 이 유형의 브래킷 시스템은 일반적으로 복잡한 조명 조건이있는 지붕에 적합하며 발전 효율을 최적화해야합니다.

조정 가능한 브래킷 시스템은 수동 조정과 자동 조정의 두 가지 유형으로 나눌 수 있습니다. 수동 조정 유형은 사용자가 계절 및 날씨 변화에 따라 브래킷 각도를 수동으로 조정해야합니다. 자동 조정 유형은 기계 장치를 통해 각도를 자동으로 조정하여 발전 효율을 극대화합니다. 조정 가능한 괄호의 장점은 실제 조건에 따라 태양 광 모듈의 발전 성능을 극대화 할 수 있다는 것입니다. 특히 각도를 최적화 해야하는 영역에 적합합니다. 그러나 자동 조정 시스템의 설치 비용은 높으며 더 많은 유지 보수 및 관리가 필요할 수 있습니다.

3. 가벼운 브래킷 시스템

경량 브래킷 시스템은 일반적으로 경량 금속 또는 플라스틱 재료를 사용하며 가벼운 지붕 구조물 또는 비교적 약한 지붕에 적합합니다. 이 브래킷 시스템은 구조적 하중 용량이 낮은 건물에 특히 적합합니다. 가벼운 괄호를 사용하면 지붕의 부담이 효과적으로 줄어들 수 있으며 과체중 괄호로 인한 지붕의 압력을 피할 수 있습니다.

이 시스템의 장점은 빠른 설치, 저렴한 비용이며 나중에 리노베이션 또는 확장에 매우 적합합니다. 경량 장착 시스템의 단점은 중단 장착 시스템만큼 안정적이지 않을 수 있으므로 바람 부하 및 비 및 눈과 같은 환경 적 요인에 특별한 고려가 필요하다는 것입니다. 경량 장착 시스템은 가벼운 지붕 또는 복잡한 구조물이있는 건물에 이상적인 선택입니다.

4. 플로팅 장착 시스템

플로팅 장착 시스템은 특수 유형의 장착 시스템으로, 일반적으로 평평한 지붕이나 평평한 지붕에 사용됩니다. 기존 장착 시스템과 달리 플로팅 장착 시스템은 기존 고정 방법을 통해 지붕의 광전지 모듈을 직접 고정하지 않고 체중이나 눌림 무게를 추가하여 지붕의 장착을 안정화 시키며 일반적으로 지붕 ​​천공을 필요로하지 않습니다.

부동 장착 시스템의 장점은 지붕의 무결성을 손상시키지 않으며, 이는 지붕 구조를 크게 바꾸고 싶지 않은 건물에 특히 적합하다는 것입니다. 또한 부유 식 장착 시스템은 적응력이 높으며 지붕 표면의 다양한 특성, 특히 장기적인 변화가없는 렌탈 건물이나 건물의 경우 유연하게 반응 할 수 있습니다. 그러나 부유 식 장착 시스템에는 고정 장치가 없기 때문에 바람이 강한 지역에 설치하는 동안 풍부 부하 문제에 특별한주의를 기울여야합니다.

5. 트랙 형 브래킷 시스템

트랙 형 브래킷 시스템은 주로 긴 트랙을 통해 여러 광기 전 모듈을 전달합니다. 이 시스템은 각도 조정 및 최적화를 위해 태양 광 패널을 트랙에서 움직일 수 있습니다. 트랙 형 브래킷 시스템은 넓은 지붕 공간이있는 건물에 적합하며 태양 광 패널의 각도를 조정해야합니다. 트랙 타입 브래킷의 설계를 통해 광전지 패널은 수평으로 미끄러 져 구성 요소의 방향과 각도를 조정하여 시스템의 전체 발전 효율을 더욱 향상시킵니다.

트랙 형 브래킷의 장점은 다른 지붕의 구조 및 환경 조건에 적응하기 위해보다 유연한 구성 요소 조정을 달성 할 수 있다는 것입니다. 그러나 트랙 유형 브래킷의 설치 및 유지 보수는 비교적 복잡하고 비용이 많이 듭니다. 따라서 이러한 유형의 시스템은 대규모 상업 또는 산업 프로젝트에 더 적합하며 소규모 주택 태양 광 설치에는 적합하지 않습니다.

6. 접이식 브래킷 시스템

접이식 브래킷 시스템은 필요에 따라 접거나 펼칠 수있는 혁신적인 브래킷 시스템입니다. 접이식 브래킷은 공간을 절약 할뿐만 아니라 실제 조건에 따라 다른 광 각도에 적응하도록 조정할 수 있습니다. 일반적으로 다른 계절에 따라 각도를 조정 해야하는 장소, 특히 겨울이나 여름에 빛이 크게 차이가 큰 지역에 적합합니다.

접이식 브래킷 시스템의 가장 큰 장점은 유연성으로, 다양한 기간 동안 광전지 패널의 각도를 효과적으로 조정하여 다양한 햇빛 조건에 적응할 수 있습니다. 접이식 디자인으로 인해 접이식 브래킷은 우수한 공간 활용을 가지고 있으며 공간이 제한된 지붕 설치에 적합합니다. 단점은 설치 및 조정 중에 특정 수동 작업이 필요하며 이는 자동 조정 시스템보다 덜 편리합니다.

7. 고밀도 태양 광 괄호 시스템

고밀도 광전지 브래킷 시스템은 고출력 수요에 적합한 옥상 태양 광 시스템입니다. 브래킷의 레이아웃을 최적화하고 태양 광 모듈 사이의 간격을 줄이며 지붕 공간을 사용합니다. 이 시스템은 효율적인 발전이 필요한 상업 및 산업 응용 프로그램에 적합합니다.

고밀도 브래킷의 장점은 공간을 효율적으로 사용하고 지붕 면적이 제한된 상황에 적합하며 단위 면적당 발전 용량을 증가시킬 수 있다는 것입니다. 그러나, 긴 레이아웃으로 인해, 유지 보수 중에, 특히 청소 및 검사에서 더 많은주의가 필요하며, 약간의 운영 어려움이있을 수 있습니다.

지붕이 설치에 적합한 지 판단하는 방법 PV 장착 시스템

재생 에너지에 대한 전 세계 수요가 증가함에 따라 옥상 광전지 발전 시스템은 점차 주택과 기업이 태양 에너지를 사용하는 중요한 방법이되었습니다. PV 장착 시스템을 설치하기 전에 지붕이 PV 장착 시스템을 설치하는 데 적합한 지 판단하는 것이 중요한 단계입니다. 다른 유형의 지붕은 부하 용량, 구조적 안정성, 각도 및 공간 측면에서 다르므로 상세한 평가가 필요합니다.

1. 지붕 구조 및 하중 기반 용량

우선, 지붕의 구조 및 하중 용량은 PV 장착 시스템을 설치하는 데 적합한 지 여부를 결정하는 가장 기본적인 요소입니다. 태양 광지지 시스템 자체는 특히 여러 개의 태양 광 모듈을 설치할 때 특정 가중치를 가지고 있습니다. 지붕은 태양 광지지 및 모듈의 무게를 지원하기에 충분한 하중을 유지해야합니다. 일반적으로 지붕의 구조적 유형은 하중을 결정합니다.

일반적인 지붕 구조물에는 나무 지붕, 콘크리트 지붕, 금속 지붕 및 타일 지붕이 포함됩니다. 다양한 지붕 재료 및 구조물의 하중 용량은 크게 다르므로 태양 광지지 시스템을 설치하기 전에 지붕의 하중 부유 용량을 자세히 평가해야합니다. 목재 지붕 또는 타일 지붕의 경우 하중 기반 용량이 불충분 한 경우 설치 전에 강화가 필요할 수 있습니다. 콘크리트 지붕의 경우, 하중 기업 용량은 일반적으로 강하지만 지붕 표면에 균열이 있는지 또는 기타 손상이 있는지 확인해야합니다.

또한 지붕의 디자인 수명 및 서비스 수명도 고려해야합니다. 지붕이 서비스 수명의 끝에 가까운 경우 교체 또는 수리해야 할 수도 있습니다. 그렇지 않으면 지붕의 노화 문제로 인해 광전지 브래킷 시스템이 설치된 후 브래킷 시스템의 불안정성이 발생할 수 있습니다.

2. 지붕의 경사와 각도

지붕의 경사와 각도는 태양 광 괄호를 설치하는 데 중요합니다. 광전지 브래킷 시스템의 설계는 일반적으로 지붕의 기울기와 각도에 따라 태양 광 모듈의 성향 각도를 조정하여 모듈이 햇빛을 가장 많이받을 수 있도록합니다. 지붕의 경사가 클수록 브래킷 시스템의 조정 범위 및 설치 방법이 다양합니다.

일반적으로, 태양 광 시스템의 최적 설치 각도는 일반적으로 15도에서 40도 사이이며, 특정 각도는 지리적 위치 및 태양 복사에 따라 결정됩니다. 지붕의 경사가 너무 작거나 너무 크면, 태양 광 패널의 설치 각도를 조정하기 위해 각도 조정 브래킷을 사용해야 할 수도 있습니다. 또한 너무 평평하거나 기울어 진 지붕은 괄호의 안정성이 충분하지 않아 실제 조건에 따라 구조적 강화가 필요합니다.

일부 평평한 지붕의 경우, 최적의 조명 각도를 달성하기 위해 브래킷 자체의 각도를 조정하여 브래킷 시스템의 설치 각도를 조정할 수 있으며, 지붕을 경 사진의 경우 괄호의 설치 방법을 지붕의 기울기에 따라 결정할 수 있습니다. 요컨대, 지붕의 기울기와 각도는 태양 광 패널의 발전 효율에 직접적인 영향을 미치므로 실제 상황에 따라 설치하기 전에 자세한 평가가 필요합니다.

3. 지붕 방향 및 음영

지붕의 방향은 태양 광 발전의 효율에 영향을 미치는 주요 요인 중 하나입니다. 남쪽은 특히 북반구에서 가장 햇빛을받을 수 있기 때문에 태양 광 모듈의 가장 좋은 방향은 남쪽입니다. 남쪽을 향한 지붕은 더 많은 태양 복사를 얻을 수 있으므로 태양 광 발전 시스템의 전반적인 효율을 향상시킬 수 있습니다. 동쪽을 향한 또는 서쪽을 향한 지붕의 경우 발전 효율이 약간 낮지 만 여전히 설치하고 일정량의 발전을 얻을 수 있습니다.

방향 외에도 음영도 중요한 고려 사항입니다. 주변 나무, 건물, 전선 및 기타 장애물은 태양 광 모듈의 조사 영역에 영향을 미쳐 발전 효율에 영향을 줄 수 있습니다. 따라서 지붕이 태양 광 괄호 시스템을 설치하는 데 적합한 지 판단 할 때 주변 환경에 장애물이 있는지 여부를 고려하고 태양 광 시스템이 전천후 조건에서 가능한 한 많은 햇빛을받을 수 있도록해야합니다. 많은 장애물이있는 경우 트리를 가지 치기 또는 브래킷 시스템의 레이아웃을 조정하여 음영을 줄이는 것을 고려할 수 있습니다.

4. 지붕 표면 조건 및 재료

지붕의 표면 조건 및 재료는 또한 광전지 브래킷 시스템의 설치에 영향을 미치는 주요 요인입니다. 다른 지붕 재료는 브래킷 시스템의 설치 방법과 견고성에 영향을 미칩니다. 일반적인 지붕 재료에는 타일, 금속 시트, 아스팔트 타일 및 콘크리트가 포함됩니다. 각 자료마다 특성이 다르며 다른 브래킷 설치 방법이 필요합니다.

타일 ​​지붕의 경우 태양 광 괄호를 설치할 때 지붕의 방수 층을 손상시키지 않아야하므로 가중치 브래킷이나 클램프 브래킷과 같이 지붕에 침투하지 않는 브래킷 시스템을 선택할 수 있습니다. 금속 지붕의 경우 브래킷은 천공으로 고정 될 수 있으므로 설치는 비교적 간단합니다. 콘크리트 지붕은 일반적으로 팽창 볼트 또는 화학 앵커를 ​​사용하여 브래킷을 고정하지만 지붕의 구조가 괄호 시스템의 무게를 견딜 수 있는지 확인해야합니다.

또한 지붕 표면의 평탄도도 평가해야합니다. 지붕 표면에 균열, 기복 또는 노화 문제가있는 경우, 이는 브래킷 시스템의 안정성 및 장기 서비스 수명에 영향을 줄 수 있습니다. 따라서 설치하기 전에 지붕 표면을 검사하여 부러 지거나 고르지 않은 영역이 없는지 확인해야합니다. 지붕이 심각하게 손상된 것으로 판명되면 태양 광 시스템 설치를 고려하기 전에 수리해야 할 수도 있습니다.

5. 지붕 유지 보수 및 안전

지붕의 유지 보수 및 안전은 태양 광 브래킷 시스템을 설치할 때 고려해야 할 요소 중 하나입니다. 광전지 브래킷 시스템은 단단히 설치해야하므로 지붕의 안정성과 신뢰성을 보장해야합니다. 지붕 싱킹, 균열 또는 누출과 같은 지붕에 구조적 문제가있는 경우 PV 장착 시스템을 설치하기 전에 수리해야합니다.

또한 지붕의 안전성도 평가해야합니다. 설치 과정에서 건설 노동자들은 부적절한 운영으로 인한 안전 사고를 피하기 위해 지붕의 안전을 보장해야합니다. 태양 광 지원 시스템을 설치할 때 지붕이 설치 장비 및 건설 노동자의 무게를 부담 할 수 있도록해야하므로 건설 과정에서 안전을 보장하기 위해 지붕에 대한 자세한 평가가 필요합니다.

적절한 것을 선택하는 방법 PV 장착 시스템 지붕 재료에 따르면

PV 장착 시스템은 태양 광 발전 시스템의 핵심 부분입니다. 주요 기능은 지붕의 태양 광 모듈을 고정하고 안정성과 안전을 보장하는 것입니다. 지붕 재료의 선택은 PV 장착 시스템의 설계 및 설치 방법에 직접적인 영향을 미칩니다. 다른 유형의 지붕 재료마다 특성이 다릅니다. 따라서, 태양 광지지를 선택할 때 지붕 구조, 하중을 함유 용량, 바람 저항과 같은 요소 및 천공하기 쉬운 지 여부는 포괄적으로 고려되어야합니다.

1. 아스팔트 지붕 지붕

아스팔트 지붕 널 지붕은 주거용 건물에서 일반적이며 우수한 방수 성능, 간단한 건축 및 저렴한 비용의 장점이 있습니다. 그러나 아스팔트 지붕 널 지붕은 비교적 얇고 구조적 베어링 용량이 제한되어 있습니다. 따라서 PV 장착 시스템을 선택할 때는 베어링 용량의 일치에 특별한주의를 기울여야합니다. 아스팔트 지붕 징수 재료는 부드럽기 때문에 직접 드릴링은 방수 층에 손상을 일으키고 지붕의 밀봉에 영향을 줄 수 있습니다.

아스팔트 지붕 널 지붕의 경우, 비 강화 된지지 시스템이 일반적으로 선택되거나 침투가 적은지지 유형이 사용됩니다. 이러한 지지대는 방수 층을 손상시키지 않도록 지붕을 관통하지 않고 특수 무게 함유 또는 클램핑 방법으로 설치할 수 있습니다. 부동 지원 및 체중을 유지하는 지원은 일반적으로 더 나은 선택입니다. 이러한 유형의 지원은 설치하기 쉽고 지붕 구조를 손상시키지 않습니다. 가벼운 하중이있는 지붕에 적합합니다.

2. 금속 지붕

금속 지붕 재료에는 강철 판, 알루미늄 판 등이 포함됩니다. 주요 장점은 고강도, 내구성, 강한 바람 저항 및 우수한 방수성입니다. 금속 지붕의 지붕 구조는 일반적으로 강하며 큰 하중을 견딜 수 있습니다. 따라서 금속 지붕의 경우 지붕에 직접 볼트로 고정 된 고정 광전자 브래킷 시스템을 선택할 수 있으며 설치 프로세스는 비교적 간단합니다.

금속 지붕을위한 태양 광 괄호를 선택할 때는 금속 재료의 유형과 두께를 고려해야합니다. 두꺼운 금속 지붕의 경우 브래킷 시스템은 펀칭으로 직접 지붕에 고정 될 수 있습니다. 더 얇은 금속 지붕의 경우 지붕에 과도한 압력을 피하기 위해 조정 가능한 지지대 시스템을 선택해야합니다. 또한, 방지 금속 브래킷 시스템을 사용하면 특히 해변과 같은 비교적 습한 환경이있는 지역에서 태양 광 괄호의 서비스 수명을 효과적으로 향상시킬 수 있습니다.

3. 평평한 지붕

평평한 지붕의 특징은 성향이 없다는 것입니다. 태양 광 모듈을 설치하려면 브래킷 시스템이 태양 광 패널의 각도를 조정해야합니다. 평평한 지붕은 상업용 건물과 산업 공장에서 일반적입니다. 그들은 일반적으로 콘크리트 또는 철근 콘크리트 재료로 만들어지며 강한 베어링 용량을 가지고 있습니다. 이 경우 고정 지지대, 조정 가능한 지지대 및 부동 지원을 포함하여 다양한 지원 시스템을 사용할 수 있습니다.

평평한 지붕은 일반적으로 면적이 크고 틸트 각도가 없기 때문에 지원 시스템을 선택할 때 특정 설치 위치 및 조명 조건에 따라 합리적인 각도 조정을해야합니다. 조명 조건이 비교적 고정 된 경우 고정 지지대를 선택할 수 있습니다. 조명 각도가 계절에 따라 크게 변하면 조정 가능한 지지대를 선택할 수 있거나 트랙이있는지지 시스템도 다른 시간에 태양 광 모듈의 각도를 조정하는 데 사용될 수 있습니다. 또한, 평평한 지붕 구조는 일반적으로 강한 베어링 용량을 가지므로, 밸러스트 지지대와 같은 더 무거운지지 시스템을 선택하여 시스템의 안정성을 보장 할 수 있습니다.

4. 콘크리트 지붕

콘크리트 지붕은 고층 건물과 상업용 건물에서 널리 사용됩니다. 그들은 매우 강력하고 내구성이 뛰어나며 강한 바람 저항과 하중 용량을 가지고 있습니다. 콘크리트 지붕의 경우 다양한 유형의 지원 시스템을 선택할 수 있으며, 특히 큰 하중을 견딜 수있는 강력한 지지대가 있습니다. 지지대 콘크리트 지붕의 요구 사항은 주로 고정 방법에 반영됩니다. 일반적으로, 천공 된지지 시스템이 사용됩니다. 즉, 지붕 모듈의 안정성을 보장하기 위해 구멍을 펀칭하여 지지대가 지붕에 직접 고정됩니다.

브래킷을 선택할 때는 콘크리트 지붕의 습도가 높기 때문에 브래킷 재료가 강한 부식 저항을 갖도록해야합니다. 이는 금속 괄호의 부식 문제를 일으킬 수 있습니다. 따라서, 스테인레스 스틸 또는 항-대안 처리 된 금속 괄호가 더 적합하다. 또한 콘크리트 지붕에 브래킷을 설치할 때 지붕 표면의 평탄도를 고려하여 브래킷과 지붕 표면의 불균일으로 인한 설치 어려움을 피하기 위해 고려해야합니다.

5. 나무 지붕

나무 지붕은 일반적으로 일부 전통 주택이나 역사적 가치가있는 일부 건물에서 사용됩니다. 그들의 구조는 가볍고 아름답지만 부하 용량은 상대적으로 약합니다. 따라서 나무 지붕을위한 태양 광 괄호를 선택하려면 지붕 구조를 손상 시키거나 나무의 노화 및 부패를 유발하지 않도록 특별한주의가 필요합니다. 나무 지붕을 보호하기 위해 지붕에 직접 드릴링을 피해야합니다.

목재 지붕의 경우 일반적으로 사용되는 브래킷 유형은 부동 브래킷 시스템 또는 비 강화 브래킷 시스템입니다. 플로팅 브래킷 시스템은 지붕 표면을 관통하지 않고 무게 나 체중을 추가하여 지붕의 브래킷을 안정적으로 고정시킬 수 있으며, 수분과 손상으로부터 나무를 보호 할 수 있습니다. 또한 지붕 표면에 미치는 영향을 줄이기 위해 자체 태핑 나사와 밀봉 재료의 조합과 같이 침투가 적은 브래킷을 선택할 수도 있습니다.

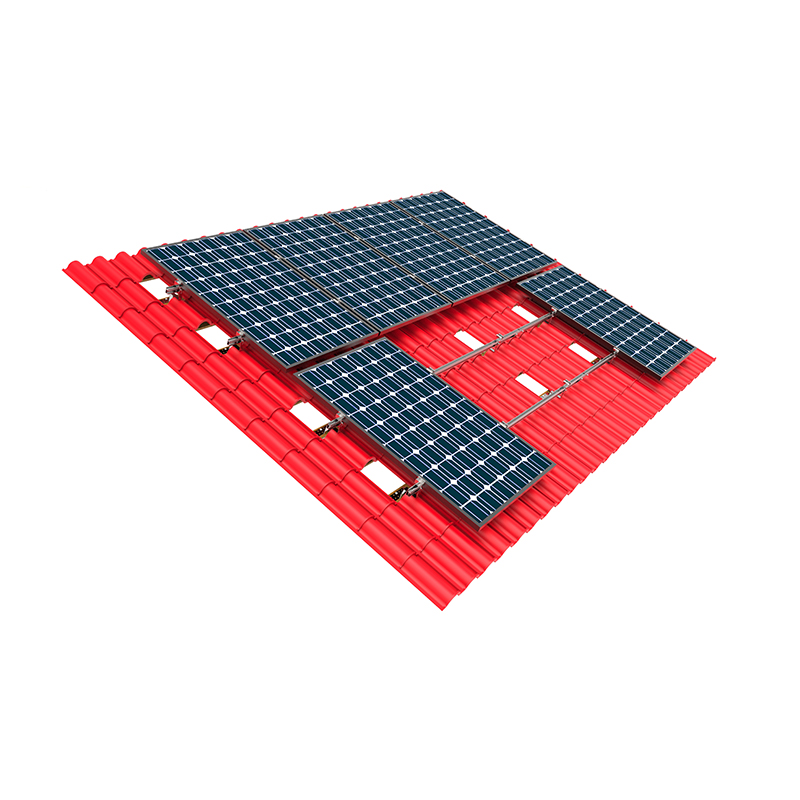

6. 타일 지붕

타일 ​​지붕은 대부분의 기후에 적합한 일반적인 전통적인 지붕 유형입니다. 타일 ​​지붕은 구조적으로 강하지만 표면은 고르지 않으므로 타일 표면의 불규칙성에 적응할 수있는 PV 브래킷을 선택해야합니다. 타일 ​​지붕의 주요 문제는 타일을 손상시키지 않고 브래킷을 효과적으로 고정하는 방법입니다.

타일 ​​지붕의 경우 클램프 괄호 또는 가중치 브래킷이 일반적으로 사용됩니다. 이 괄호는 타일을 천공하지 않고 클램핑 또는 가중치로 지붕의 PV 모듈을 묶습니다. 클램프 브래킷 시스템은 괄호의 안정성을 보장하면서 지붕 표면을 손상시키는 것을 피할 수 있습니다. 또한 타일 지붕의 설치는 수분 침투를 방지하기 위해 밀봉에주의를 기울여야합니다.

지붕에 대한 설계 요구 사항 PV 장착 시스템

태양 광 발전 시스템의 핵심 구성 요소로서 지붕 PV 장착 시스템 지붕에 태양 광 모듈을 고정하는 데 중요한 책임이 있습니다. 지원 시스템의 설계는 모듈의 안정성과 안전성을 고려해야 할뿐만 아니라 장기적인 신뢰성과 효율성을 보장해야합니다. 옥상 태양 광 지원 시스템의 설계 요구 사항에는 부하 분석, 구조 안정성, 풍력 및 눈 저항 설계, 방수 성능, 설치 편의성 등을 포함한 여러 측면이 포함됩니다.

1. 베어링 용량 및 하중 분석

옥상 태양 광 지원 시스템은 태양 광 모듈 자체의 무게와 외부 환경 부하 (예 : 바람 하중, ​​눈 부하 등)를 견딜 수 있어야합니다. 설계 중에 지원 시스템에 과부하가 걸리지 않도록 지붕의 베어링 용량에 대한 자세한 분석이 필요합니다. 지지대를 설계 할 때는 지붕 유형,지지 재료 및 태양 광 모듈의 무게와 같은 요인에 따라 부하 계산을 수행하여 시스템의 안정성을 보장해야합니다.

부하 분석은 정적 하중과 동적 하중을 고려해야합니다. 정적 하중에는 태양 광 모듈의 무게가 포함되며, 동적 하중은 주로 바람, 눈 압력 및 지진과 같은 요인에서 비롯됩니다. 풍하는 지붕 태양 광 괄호 시스템의 안정성에 영향을 미치는 중요한 요소, 특히이 지역의 풍속이 높거나 강한 바람이있는 곳에서 중요한 요소입니다. 브래킷 디자인은 풍압의 영향을 고려하고 설계에서 필요한 강화를 수행해야합니다.

2. 구조적 안정성과 바람 저항

지붕 태양 광 브래킷 시스템은 심한 기상 조건, 특히 강한 바람의 다양한 외부 세력에 저항하기에 충분한 구조적 안정성이 있어야합니다. 브래킷 시스템의 설계는 브래킷과 태양 광 모듈과 지붕 사이의 연결과 재료의 강도와 인성을 고려해야합니다. 풍하는 설계의 핵심 요소, 특히 강한 바람이있는 일부 지역에서는 핵심 요소입니다. 광전지 브래킷 시스템은 괄호가 떨어지지 않도록 충분한 바람 저항을 보장하거나 바람이 부는 날씨에 태양 광 모듈이 손상되지 않도록해야합니다.

브래킷의 풍력 저항 설계는 다른 지역의 풍속, 풍압 및 지붕 방향을 고려하여 적절한 브래킷 재료와 구조를 선택하여 특정 사양을 따라야합니다. 단일 열 브래킷 및 이중 열 브래킷과 같은 일반적인 브래킷 구조는 지붕의 실제 상황에 따라 설계되어 브래킷 시스템이 풍하의 작용 하에서 우수한 안정성을 유지할 수 있도록해야합니다.

3. 반응 및 날씨 저항

옥상 광전지 브래킷 시스템은 오랫동안 외부 환경에 노출되어야하므로 재료의 부식 저항과 날씨 저항이 중요합니다. 특히 습도, 소금 스프레이 및 심한 오염이있는 지역에서는 브래킷 시스템의 부식 저항이 특정 표준을 충족해야합니다. 알루미늄 합금, 스테인리스 스틸 및 아연 도금 강과 같은 일반적인 브래킷 재료는 모두 부식성이 우수합니다.

설계 할 때 브래킷의 표면 처리는 환경 요인을 고려해야합니다. 예를 들어, 소금 스프레이 부식성이있는 재료는 해안 지역에서 선택되어야하며 더 많은 비가있는 지역에서는 방지 방지 설계에 특별한주의를 기울여야합니다. 괄호의 커넥터, 볼트 및 기타 부분은 또한 괄호의 서비스 수명을 연장하고 장기 사용 중 안정성을 보장하기 위해 방지 처리를 위해 고려해야합니다.

4. 방수 설계

옥상 광전지 브래킷 시스템의 설계는 설치 중에 지붕의 불필요한 누출 위험을 피하기 위해 지붕의 방수 층이 손상되지 않도록해야합니다. 특히 전통적인 타일 지붕과 아스팔트 타일 지붕에서 괄호는 지붕 손상을 피하는 방식으로 설치해야하며, 지붕의 방수 성능을 보장하기 위해 전문적인 밀봉 재료로 침투하는 브래킷을 강화해야합니다.

비 침투 브래킷 시스템은 방수 설계에서 중요한 방향입니다. 이 브래킷 시스템은 지붕 표면에 침투하지 않고 가중 또는 클램핑을 통해 지붕에 태양 광 모듈을 단단히 설치하여 지붕 방수 층의 손상을 피합니다. 플로팅 브래킷 시스템은 또한 방수 요구 사항이 높은 지붕에 적합한 옵션입니다. 지붕에 구멍을 남기지 않아 지붕의 무결성과 방수성을 유지할 수 있습니다.

5. 설치 편의성 및 유지 관리

지붕 태양 광 브래킷 시스템의 설계는 설치 및 후속 유지 보수 요구의 편의성을 고려해야합니다. 설치 시간과 노동 강도를 줄이고 설치 비용을 줄이기 위해 브래킷 시스템의 설치를 가능한 한 단순화해야합니다. 설계 할 때 브래킷의 구성 요소는 운반, 운반 및 조립하기 쉽고 현장 가공 및 시공 중에 지루한 작업을 줄여야합니다.

또한 브래킷 시스템은 향후 쉽게 유지 관리하고 검사해야합니다. 장기 사용 중에 태양 광 모듈은 먼지와 먼지로 인해 발전 효율에 영향을 줄 수 있으므로 브래킷 시스템은 직원이 청소, 검사 및 유지 관리하기에 충분한 공간을 남겨 두어야합니다. 설계 할 때 설치 후 태양 광 모듈의 청소 및 유지를위한 충분한 공간이 있는지 확인하기 위해 브래킷 간 간격을 고려해야합니다.

6. 시스템 호환성

태양 광 브래킷 시스템의 설계는 또한 태양 광 모듈과의 호환성을 고려해야합니다. 다양한 브랜드와 모델의 PV 모듈은 크기, 무게 등이 다양하므로 브래킷 시스템은 다양한 유형의 PV 모듈을 지원하기 위해 어느 정도의 적응성을 가져야합니다. 동시에, 브래킷 연결 방법은 브래킷과 모듈 사이의 불일치로 인해 모듈의 풀거나 변위를 피하기 위해 PV 모듈과 신뢰할 수있는 연결을 보장해야합니다.

대규모 PV 발전 시스템의 경우 브래킷 시스템의 설계는 전체 PV 발전 시스템의 효율적인 작동을 보장하기 위해 인버터, 케이블 및 모니터링 시스템과 같은 다른 구성 요소와의 조정을 고려해야합니다. 대규모 프로젝트에서 브래킷 시스템의 설계는 후속 확장 및 업그레이드를 용이하게하기 위해 통합 및 모듈성을 고려해야합니다.

지붕 태양 광 괄호는 어떻게 태양 광 패널의 안정성과 안전을 보장합니까?

지붕 태양 광 브래킷 시스템은 태양 광 발전 시스템의 필수 부분입니다. 그것은 태양 광 패널을 지붕에 안전하고 안정적으로 고정시키는 작업을 전달합니다. 태양 광 괄호는 태양 광 성분의 고정을 보장 할뿐만 아니라 바람, 비 및 눈과 같은 외부 환경 요인을 효과적으로 처리하여 시스템의 장기 안전 및 안정적인 작동을 보장해야합니다. 브래킷 시스템의 설계 및 설치는 태양 광 패널의 안정성과 안전에 직접적인 영향을 미칩니다.

1. 브래킷과 지붕 사이의 연결 강화

지붕 태양 광 브래킷 시스템의 설계는 먼저 브래킷과 지붕 사이에 신뢰할 수있는 연결이 있는지 확인해야합니다. 고정 브래킷, 조절 식 브래킷 또는 플로팅 브래킷이든 연결의 견고성 및 안정성은 태양 광 성분의 안전에 직접적인 영향을 미칩니다. 브래킷 시스템을 지붕에 연결하는 두 가지 방법이 있습니다 : 천공 및 비 강화. 천공 된 브래킷은 볼트로 지붕에 고정됩니다. 이 방법은 금속 지붕 및 콘크리트 지붕과 같은 고체 재료가있는 지붕에 적합합니다. 비 강화 브래킷은 가중치 또는 클램핑에 의해 설치되지만 지붕의 방수 층을 손상시키지 않도록 아스팔트 타일 및 타일과 같은 지붕에 적합합니다.

볼트, 버클 및 압력판과 같은 브래킷 시스템의 연결 부분은 일반적으로 스테인레스 스틸 및 알루미늄 합금과 같은 부식 방지 재료로 만들어져 브래킷과 지붕 사이의 연결 강도를 향상시킵니다. 바람 부하, 폭설 또는 지진과 같은 외부 힘의 작용하에, 이러한 연결 부품은 외부 힘을 효과적으로 전송하고 분산시켜 태양 ​​광 패널이 지붕에 단단히 설치되도록 보장 할 수 있으며, 이는 느슨한 결합으로 인해 태양 광 패널의 안전 위험을 피할 수 있습니다.

2. 바람 저항을 향상시킵니다

바람은 특히 강한 바람이있는 지역에서 옥상 태양 광 괄호 시스템의 안정성에 영향을 미치는 주요 요인 중 하나입니다. 태양 광 패널의 안정성을 보장하기 위해서는 브래킷 시스템이 충분한 바람 저항을 가져야합니다. 설계 할 때 브래킷 시스템은 바람 수준, 지붕 방향 및 주변 건물의 영향과 같은 요인에 따라 풍하를 계산해야합니다. 괄호의 재료와 구조는 풍속이 높을 때 변위 또는 떨어지는 것을 피하기 위해 강한 바람의 영향을 견딜 수 있어야합니다.

브래킷 시스템의 바람 저항 설계에는 브래킷의 바람 저항 증가, 브래킷의 경사 각도를 합리적으로 설계하고 지붕과의 고정 연결을 강화하는 것이 포함됩니다. 바람이 강한 일부 지역에서는 강화 된 브래킷 구조가 일반적으로 시스템의 바람 저항을 향상시키기 위해 브래킷의 무게와 크기를 증가시키는 데 사용됩니다. 바람이 생성 된 부력 또는 추력이 태양 광 패널에 영향을 미치는 것을 방지하기 위해서는 브래킷 디자인은 또한 광선에서 안정적으로 작동 할 수 있도록 광전지 패널의 레이아웃 및 설치 각도를 고려해야합니다.

3. 눈 부하 저항을 고려하십시오

추운 지역이나 눈 덮인 환경에서는 광전지 브래킷 시스템에도 눈 부하가 우수해야합니다. 눈 축적은 태양 광 모듈의 무게를 증가시킬뿐만 아니라 괄호 안에 압력을 유발할 수 있습니다. 특히 지붕에 작은 경사각이있을 때 스노우 층이 쌓이기 쉬우므로 브래킷의 하중이 증가합니다. 따라서 브래킷의 설계는 눈 축적 압력과 지붕의 베어링 용량을 고려해야합니다.

광전지 브래킷 시스템의 눈 저항을 향상시키기 위해 디자인을 사용하여 브래킷 파운데이션을 증가시키고 브래킷 간격 등을 증가시킬 수 있습니다. 동시에, 브래킷의 재료는 또한 변형이나 손상없이 장기 눈 압력을 견딜 수있는 충분한 내구성이 필요합니다. 특히 고위도 지역이나 눈 덮인 지역에서 브래킷 시스템의 눈 저항 설계는 태양 광 패널의 안정성을 보장하는 데 중요한 요소입니다.

4. 태양 광 패널의 움직임과 기울기를 방지하십시오

광전지 괄호의 안정성은 또한 광전지 패널이 설치 후 수평 또는 수직 방향으로 움직이거나 기울어지지 않도록해야합니다. 브래킷 시스템의 구조적 설계는 태양 광 패널이 바람, 진동 또는 기타 외부 힘이 광전지 패널이 풀리거나 기울어지게하는 것을 방지하기 위해 단단히 고정되어 있어야합니다. 브래킷을 설치할 때 브래킷의 각 연결 지점이 단단하고 태양 광 패널과의 고정 방법이 적절한 지 확인하십시오.

일반적인 브래킷 고정 방법에는 클램핑, 압축 및 볼트 고정이 포함되며, 이는 태양 광 패널이 바람이나 진동으로 이동하는 것을 효과적으로 방지 할 수 있습니다. 또한 태양 광 패널의 설치 각도는 광전지 패널에 대한 외부 환경의 영향을 줄이고 안정성 및 발전 효율성을 향상시키기 위해 지역의 조명 조건 및 기상 조건에 따라 합리적으로 조정해야합니다.

5. 과도한 온도 변화를 방지합니다

태양 광 모듈은 장기 사용 중 온도 변화, 특히 온도 차이가 큰 지역에서 영향을받습니다. 온도 변화로 인해 태양 광 패널이 확장되거나 수축되어 태양 광 패널의 안정성에 영향을 줄 수 있습니다. 이러한 상황을 피하기 위해, 광전지 브래킷의 설계는 특정 온도 적응성을 가져야하며, 고온 및 저온 저항성 재료를 사용하여 괄호가 다양한 기후 조건 하에서 구조적 안정성을 유지할 수 있도록해야합니다.

동시에, 브래킷 시스템의 설치 방법은 열 팽창 및 수축 요인을 고려해야합니다. 예를 들어, 브래킷과 태양 광 패널 사이에 충분한 공간이 있어야 태양 광 패널이 온도 변화로 인해 태양 광 패널이 약간 팽창하고 수축 할 수있어서 광전지 패널에서 손상되거나 떨어지는 과도한 응력을 피하기 위해 약간 확장하고 수축해야합니다.

6. 반응 및 내구성

지붕 태양 광 브래킷 시스템은 오랫동안 외부 환경에 노출되어야하므로 반응 성능이 중요합니다. 브래킷 재료는 수분 및 소금 스프레이와 같은 환경의 부식을 방지하기 위해 부식성이 우수해야하며, 이는 브래킷의 강도와 안정성에 영향을 미칩니다. 일반적인 부식 내성 재료에는 스테인레스 스틸, 알루미늄 합금, 아연 도금 강철 등이 포함됩니다.이 재료는 브래킷의 서비스 수명을 효과적으로 확장하고 부식으로 인한 괄호 구조의 고장을 피할 수 있습니다.

브래킷 시스템의 표면 처리는 또한 반응성 역할을합니다. 예를 들어, 스프레이, 양극화 및 기타 처리 방법을 사용하면 브래킷 표면의 부식 저항이 향상되고, 장기적인 사용 중에 브래킷 시스템이 항상 우수한 성능을 유지하고 부식으로 인해 광전지 패널에서 느슨해 지거나 떨어지지 않도록합니다.

7. 유지 보수 및 수리

광전지 브래킷 시스템의 설계는 태양 광 패널의 안정성과 안전성을 보장 할뿐만 아니라 후속 유지 보수 및 수리를 고려해야합니다. 설계 중에 브래킷 시스템은 청소, 검사 및 수리로 태양 광 시스템의 서비스 수명을 연장해야합니다. 직원이 매일 유지 보수를 위해 운영하고 나중에 유지 보수 작업에 미치는 비합리적인 브래킷 설계의 영향을 피하기 위해 태양 광 모듈과 브래킷 사이에 충분한 공간이 남아 있어야합니다.

동시에, 브래킷 설계는 태양 광 패널의 발전 효율에 영향을 미치는 먼지 또는 물 축적을 피해야합니다. 브래킷 시스템은 브래킷 표면이나 태양 광 패널 주변에 과도한 먼지가 축적되는 것을 피하기 위해 청소하기 쉬운 구조로 설계되어야하며, 이는 태양 광 시스템의 작동 효율에 영향을 미칩니다.

PV를 연결하는 방법 중 지붕 구조에 대한 ounting 시스템

PV 장착 시스템은 태양열 발전 시스템의 필수 부분으로, 지붕 또는지면에 태양 광 패널을 확고하게 설치하는 데 주로 책임을집니다. 지지 시스템과 지붕 구조 사이의 연결 방법은 태양 광 시스템의 안정성, 안전성 및 장기 신뢰성을 직접 결정합니다. 올바른 연결 방법은 바람, 비 및 눈과 같은 극한의 기상 조건에서 지원 시스템의 안정적인 작동을 보장 할 수 있습니다. 다른 유형의 지붕에는 지원 시스템의 견고성 및 보호 성능을 보장하기 위해 다른 연결 방법이 필요합니다.

1. 목재 지붕과 PV 장착 시스템의 연결

목재 지붕은 일반적으로 목재 빔과 목재 보드로 구성되며 하중 부유 구조는 비교적 가볍습니다. 광전지 지원을 설치할 때 목재 구조가 비교적 부드럽고 매우 가변적이기 때문에 연결 방법에 특별한주의를 기울여야합니다. 일반적으로 목재 지붕의 연결 방법은 주로 지붕에 침투하는 볼트 또는 특수 고정 괄호로 설치됩니다.

일반적인 연결 방법에는 다음이 포함됩니다.

침투 연결 :이 방법은 구멍을 뚫어 나무 지붕의 나무 빔 또는 목재 보드에 브래킷을 고정시키고 강화를 위해 팽창 볼트 또는 화학 앵커를 ​​사용하는 것입니다. 지붕을 관통 할 때 방수 층이 손상되지 않도록해야합니다. 설치하는 동안 빗물이 침투하는 것을 방지하기 위해 구멍에는 밀봉 재료 (예 : 방수 개스킷)가 채워져 있어야합니다.

비 침투 브래킷 시스템 : 지붕 방수 층을 손상시키지 않는 일부 상황에서는 비 침투 브래킷 시스템을 선택할 수 있습니다. 이 시스템은 클램핑 또는 가중치로 지붕의 브래킷을 고정시키고 지붕에 드릴링 구멍이 필요하지 않으므로 방수 층에는 영향을 미치지 않습니다. 이 방법은 나무 지붕에 더 친숙하지만 나무 지붕의 하중 용량을 고려해야합니다.

나무 지붕에 광전지 브래킷을 설치할 때 각 브래킷 고정 지점의 베어링 용량이 목재 지붕의 구조적 용량과 일치하여 목재의 부패 또는 노화로 인해 브래킷의 느슨해지지 않도록하십시오.

2. 타일 지붕과 태양 광 브래킷 시스템의 연결

타일 ​​지붕의 연결은 비교적 복잡하며 타일의 유형과 지붕 구조는 브래킷 시스템의 설계에서 고려해야합니다. 타일 ​​지붕은 일반적으로 타일 층과 나무 구조 또는 콘크리트 층으로 구성됩니다. 광전지 괄호를 설치할 때 지붕 누출을 방지하기 위해 지붕 방수층을 손상시키지 않도록 특별한주의를 기울여야합니다.

일반적인 연결 방법은 다음과 같습니다.

침투 연결 : 이것은 구멍을 드릴링하여 지붕의 기본 구조에 브래킷을 연결하는 방법입니다. 브래킷은 태양 광 시스템의 안정성을 보장하기 위해 볼트로 나무 빔 또는 지붕의 콘크리트 층에 연결됩니다. 설치하는 동안 지붕의 방수 성능이 영향을받지 않도록 침투 구멍을 방수해야합니다. 방수 패드, 밀봉 링 또는 기타 방수 재료는 일반적으로 구멍을 채우는 데 사용됩니다.

비 침투 브래킷 시스템 : 비 침투 브래킷 시스템은 일반적으로 타일을 클램핑하거나 무게를 사용하여 브래킷 시스템을 수정합니다. 이 방법은 타일과 방수 층이 손상되지 않으며 지붕 구조를 손상 시키거나 대규모 변경을 원하지 않는 경우에 적합합니다.

타일 ​​지붕의 경우 브래킷 시스템의 설계는 타일의 유형 및 두께 및 지붕의 구조 베어링 용량을 고려하여 각 브래킷의 설치 위치에서 무게가 골고루 분포되도록해야합니다.

3. 금속 지붕과 태양 광 괄호 시스템 사이의 연결

금속 지붕은 종종 가벼움, 내구성 및 쉬운 설치로 인해 산업 및 상업용 건물에서 사용됩니다. 금속 지붕의 설치 및 유지 보수는 비교적 간단하며 광전지 괄호의 연결 방법은 비교적 다양합니다. 금속 지붕의 일반적인 재료에는 강판, 알루미늄 플레이트 등이 포함됩니다. 브래킷 시스템은 일반적으로 금속 지붕 표면에 직접 고정하거나 금속 플레이트를 침투하여 지붕 구조에 연결할 수 있습니다.

일반적인 연결 방법은 다음과 같습니다.

침투 연결 : 금속 지붕에서 브래킷은 지붕의 금속 시트를 관통하여 지붕 구조에 연결됩니다. 금속 지붕의 강한 하중 용량으로 인해 침투 연결은 일반적으로 매우 안정적입니다. 방수 재료 (예 : 방수 개스킷)를 사용하여 빗물이 지붕에 침투하는 것을 방지하기 위해 구멍을 채우십시오.

비 침투 연결 : 금속 지붕을 손상시키지 않으려면 비 침투 브래킷 시스템을 선택할 수 있습니다. 이러한 유형의 브래킷 시스템은 금속 지붕을 클램핑하여 브래킷을 고정하거나 중량, 자기 흡입 등으로 고정합니다. 이러한 방식으로, 브래킷은 구멍을 뚫거나 지붕 표면에 침투 할 필요가 없으므로 지붕의 방수 성능에 영향을 미치지 않습니다. 지붕에 손상이없는 태양 광 설치 프로젝트에 적합합니다.

금속 지붕은 강한 바람 저항과 베어링 용량을 가지므로 브래킷 시스템의 설계는 시스템의 안정성을 보장하기 위해보다 유연한 연결 방법을 채택 할 수 있습니다.

4. 콘크리트 지붕과 태양 광 괄호 시스템 사이의 연결

콘크리트 지붕은 일반적으로 구조적으로 안정적이며 강한 하중 기능을 갖기 때문에 더 무거운 태양 광 괄호 시스템을 설치하는 데 적합합니다. 콘크리트 지붕은 산업 및 상업용 건물에서 일반적입니다. 광전지 괄호를 설치할 때 괄호는 팽창 볼트, 화학 앵커 또는 기타 보강 조치로 고정 될 수 있습니다.

일반적인 연결 방법은 다음과 같습니다.

침투 고정 : 콘크리트 지붕은 팽창 볼트 또는 화학 앵커를 ​​통해 콘크리트 층에 브래킷을 고정시킬 수 있습니다. 이 방법은 일반적으로 매우 안정적이며 큰 하중을 견딜 수 있습니다. 침투 연결을 수행 할 때는 빗물이 흘리지 않도록 구멍이 밀봉되고 방수되도록해야합니다.

비 침투 고정 : 구멍을 뚫고 싶지 않거나 건물에 대규모 손상을 입히고 싶지 않은 상황에서는 비 침투 브래킷 시스템을 선택할 수 있습니다. 이 시스템은 일반적으로 가중치 나 클램핑을 통해 지붕의 괄호를 안정화시킵니다.

콘크리트 지붕의 경우, 브래킷의 설치는 하중 부유 문제에 대해 너무 걱정할 필요가 없지만 과도한 국부적 압력으로 인해 지붕 재료의 손상을 피하기 위해 브래킷과 지붕 사이의 접촉 부분에 특별한주의를 기울여야합니다.

5. 태양 광 괄호를 지붕에 연결하기위한 예방 조치

모든 지붕 유형을 설치할 때, 태양 광 괄호와 지붕 사이의 연결은 괄호를 안정화시킬뿐만 아니라 시스템의 장기 안정성과 안전을 보장하는 것입니다. 다음 사항은 설치 중에 특별한주의가 필요한 문제입니다.

방수 처리 : 어떤 연결 방법이 선택 되든지 지붕 방수 층이 손상되지 않도록해야합니다. 침투 연결의 경우 밀봉 링 및 방수 개스킷과 같은 재료를 사용하여 연결 구멍 주변의 방수 성능이 손상되지 않도록해야합니다.

하중 및 베어링 용량 : 각 지붕마다 하중을 함유하는 용량이 다릅니다. 설치할 때 지붕의 하중 기반 요구 사항에 따라 적절한 연결 방법을 선택해야합니다. 특히 여러 태양 광 모듈을 설치할 때 지붕 구조가 태양 광 패널, 괄호 및 외부 환경 부하 (예 : 바람 하중, ​​눈 부하 등)를 견딜 수 있는지 확인해야합니다.

안전 : 설치 과정에서 안정적인 연결을 위해 모든 커넥터, 볼트 및 너트를 조여야합니다. 또한, 장기 작업 중에 느슨하게 또는 손상이 없는지 확인하기 위해 괄호와 지붕 사이의 연결 지점을 정기적으로 점검해야합니다.

지붕 태양 광 괄호 시스템의 설치 과정

지붕 태양 광 브래킷 시스템은 태양 광 발전 시스템의 중요한 부분으로, 지붕에 태양 광 모듈을 단단히 설치하는 주요 작업을 수행합니다. 설치 프로세스는 태양 광 시스템의 안정성, 효율성 및 안전에 직접적인 영향을 미칩니다. 표준 지붕 태양 광 브래킷 설치 프로세스에는 일반적으로 계획 및 설계, 브래킷 설치, 태양 광 모듈 설치 및 시스템 배선이 포함됩니다.

1. 설치 전 준비

광전지 브래킷 시스템을 설치하기 전에 자세한 현장 조사 및 계획이 필요합니다. 설치하기 전에 지붕의 하중 기반 용량이 요구 사항을 충족하는지 확인하기 위해 지붕의 구조를 먼저 점검해야합니다. 지붕 유형, 기울기 각도, 표면 재료 등에 대한 자세한 레코드는 브래킷 시스템의 설계 및 설치의 기초를 제공하기 위해 만들어집니다.

지붕 태양 광 괄호의 설계는 지붕의 실제 상황에 따라 조정해야합니다. 예를 들어, 금속 지붕, 타일 지붕, 아스팔트 타일 지붕 등과 같은 다양한 유형의 지붕의 경우 브래킷 시스템의 설치 방법이 다를 수 있습니다. 태양 광 시스템이 최상의 각도로 햇빛을 받고 안정성을 보장 할 수 있도록 설계 프로세스 중에 태양 광 모듈의 숫자, 레이아웃, 각도 및 설치 간격을 고려해야합니다.

2. 브래킷 시스템의 선택 및 운송

지붕의 특정 상황 및 설계 요구 사항에 따라 적절한 브래킷 시스템을 선택하십시오. 브래킷 시스템에는 일반적으로베이스 브래킷, 커넥터 및 각도 조정 장치와 같은 구성 요소가 포함됩니다. 지붕 재료에 따라 천공 브래킷, 비 강화 브래킷 (예 : 가중치 괄호), 부유 용 괄호 등과 같은 많은 유형의 브래킷 시스템이 있습니다. 브래킷 시스템의 재료는 일반적으로 알루미늄 합금, 스테인레스 스틸, 아연 도금 강철 등입니다.

브래킷 시스템이 결정된 후 다음 단계는 브래킷 구성 요소의 운송입니다. 다른 프로젝트에 따라 브래킷 시스템을 사용자 정의해야하므로 운송 중에 손상 또는 변형을 방지하기 위해 운송 중에 브래킷 구성 요소의 안전을 보장해야합니다. 설치 팀은 액세서리가 완료되고 손상된 구성 요소를 교체하거나 복구하는지 확인하기 위해 모든 브래킷 구성 요소를 미리 확인해야합니다.

3. 브래킷 파운데이션을 설치하십시오

브래킷의 설치 과정의 첫 번째 단계는 브래킷 재단을 설치하는 것입니다. 다양한 유형의 지붕의 경우 브래킷 파운데이션의 설치 방법이 다릅니다. 콘크리트 지붕의 경우 천공 된 괄호를 사용하여 팽창 볼트 또는 화학 앵커로 괄호를 지붕에 고정시킬 수 있습니다. 타일 ​​지붕 또는 아스팔트 타일 지붕의 경우 비 강화 브래킷 시스템을 사용할 수 있습니다. 이 유형의 브래킷은 지붕 방수층의 손상을 피하기 위해 가중치 또는 클램핑을 통해 태양 광 괄호를 고정시킵니다.

지원 재단을 설치할 때 지원 재단이 정확하게 배치되어 있고 태양 광 모듈의 하중과 외부 환경 (예 : 풍하, 눈 부하 등)을 견딜 수 있는지 확인하십시오. 설치 프로그램은 서 지지대가 너무 크거나 작아서 태양 광 모듈의 안정성을 보장하기 위해 설계 도면에 따라 지지대의 설치 위치를 정확하게 측정해야합니다.

지원 재단이 설치된 후에도 수평 및 수직 성을 점검하여 각 지지대가 미리 정해진 각도 및 위치로 안정적으로 설치 될 수 있는지 확인해야합니다.

4.지지 열과 빔을 설치하십시오

지원 기초가 설치된 후 다음 단계는 지원 열과 빔을 설치하는 것입니다. 지지 열은 일반적으로 알루미늄 합금 또는 스테인레스 스틸로 만들어진지지 태양 광 모듈의 주요 부분입니다. 열을 설치할 때 열은 지붕 재단에 단단히 연결되어야하며, 태양 광 모듈이 가장 큰 각도에서 햇빛을받을 수 있도록 광전지 모듈의 기울기 각도에 따라 열의 높이를 조정해야합니다.

열을 설치할 때 각 열이 수직적이고 안정적인지 확인하기 위해 레벨 및 배관계를 사용해야합니다. 열이 설치되면 다음에 빔을 설치해야합니다. 빔의 기능은 열을 연결하여 안정적인지지 프레임을 형성하는 것입니다. 빔은 일반적으로 빠른 잠금으로 연결되므로 설치 프로세스가보다 쉽고 효율적입니다.

기둥과 빔 사이의 연결은 브래킷 시스템의 설계에 따라 볼트 또는 스냅 할 수 있습니다. 설치 과정에서 나중에 사용하면 느슨해 지거나 안전 위험을 피하기 위해 모든 볼트와 스냅을 조여야합니다.

5. 태양 광 패널 설치

브래킷 프레임이 구축되면 태양 광 패널 설치 단계가 시작됩니다. 태양 광 패널은 일반적으로 괄호에 고정하여 설치됩니다. 각 태양 광 패널의 설치 위치와 방향은 설계 요구 사항에 따라 정확하게 이루어져야합니다. 태양 광 패널과 브래킷 사이의 연결은 일반적으로 클램프 또는 볼트로 고정됩니다.

태양 광 패널을 설치할 때 설치 프로그램은 태양 광 패널의 방향과 각도가 스아 또는 고르지 않은 광전지 패널을 피하기 위해 설계 요구 사항을 충족하도록해야합니다. 설치 과정에서 공기 순환을 허용하고 온도 상승을 줄이며 태양 광 패널의 장기적이고 효율적인 작동을 보장하기 위해 태양 광 패널 사이에 적절한 간격이 남아야합니다.

태양 광 패널이 설치된 후에도 태양 광 패널과 브래킷 사이의 연결이 단단한 지 확인하고 태양 광 패널의 표면이 깨끗하고 광전지 패널의 발전 효율에 영향을 미치는 먼지 나 잔해물이 없는지 확인해야합니다.

6. 전기 연결 및 배선

태양 광 괄호와 태양 광 패널이 설치된 후 다음 단계는 전기 연결 및 배선입니다. 배선은 태양 광 발전 시스템이 제대로 작동 할 수 있도록하는 핵심 링크입니다. 배선 과정에서 태양 광 구성 요소의 전압 및 현재 매개 변수에 따라 케이블, 커넥터 및 인버터를 합리적으로 선택해야합니다.

배선시, 모든 케이블을 표준 사양에 따라 라우팅하여 외부 힘에 의해 케이블이 손상되지 않도록하고 과도한 케이블 굽힘을 피하십시오. 케이블은 케이블과 지붕 표면 사이의 직접 접촉을 피하고 마찰 또는 자외선으로 인한 케이블 노화를 방지하기 위해 특수 케이블 클램프 또는 브래킷으로 고정해야합니다.

모든 전기 연결이 완료된 후, 설치 프로그램은 각 연결 지점에 접촉이 양호하고 전기선에서 단락 또는 누출의 위험이 없는지 확인하기 위해 시스템의 전기 검사를 수행해야합니다. 동시에 DC를 AC로 일반적으로 변환 할 수 있도록 인버터의 작동 상태를 확인해야합니다.

7. 최종 검사 및 시운전

모든 설치 작업이 완료된 후 마지막 단계는 시스템의 최종 검사 및 시운전을 수행하는 것입니다. 여기에는 브래킷 시스템의 안정성을 점검하여 모든 연결 부품이 제자리에 고정되고 태양 광 패널이 느슨하거나 기울어지지 않도록하는 것이 포함됩니다. 동시에 전기 시스템은 전기 연결이 안전 표준을 충족하고 전기 사고를 피하기 위해 자세한 안전 검사를 받아야합니다.

디버깅 프로세스 중에는 시스템의 출력 전력, 충전 효율 및 기타 성능 지표를 설치 한 후에 태양 광 시스템이 정상적으로 작동하고 설계된 발전 용량을 달성 할 수 있도록 테스트해야합니다. 설치 프로그램은 전체 시스템의 작동 상태에 대한 자세한 기록을 유지하고 실제 조건에 따라 시스템을 최적화하고 조정해야합니다.

태양 광 브래킷 시스템에는 정기적 인 유지 보수가 필요합니까?

태양 광 발전 시스템의 중요한 부분으로서, 태양 광 발전 시스템은 지붕 또는지면에 태양 광 모듈을 단단히 설치할 책임이 있습니다. 설계 및 설치의 안정성은 전체 태양 광 시스템의 장기 운영 효율성 및 안전과 직접 관련이 있습니다. 광전지 브래킷 시스템 자체에는 복잡한 전기 부품이 없지만 여전히 정기적 인 검사 및 유지 보수가 필요합니다. 브래킷 시스템의 유지 보수는 서비스 수명을 연장 할뿐만 아니라 태양 광 시스템의 전반적인 성능과 안전을 보장 할 수 있습니다.

1. 브래킷 시스템의 반응 성능

광전지 브래킷 시스템은 일반적으로 실외에 설치되어 오랫동안 자연 환경에 노출됩니다. 기후 변화, 바람, 강수량 및 자외선과 같은 외부 요인은 괄호의 재료, 특히 부식에 취약한 금속 괄호의 재료에 영향을 미칩니다. 습한, 소금 스프레이, 강한 햇빛 및 기타 환경에서, 괄호의 표면 처리 및 반응 방지 코팅은 점차 노화되어 부식이 발생할 수 있습니다.

정기적 인 유지 보수는 브래킷의 반응 방지 층이 손상되지 않은지, 제 시간에 부식 문제를 감지하고, 수리 또는 교체 할 수 있는지 효과적으로 감지 할 수 있습니다. 예를 들어, 알루미늄 합금 브래킷이 오랫동안 습한 환경에 노출되면, 외상성 방사선 및 비 침식으로 인해 표면 산화물 층이 저하되어 방지 성능에 영향을 미칩니다. 따라서, 우수한 반응식 효과를 보장하고 장기 부식이지지 시스템을 손상시키는 것을 방지하기 위해지지 시스템, 특히 지지대의 표면 코팅을 정기적으로 검사해야합니다.

2. 패스너 및 연결 부품 검사

PV 장착 시스템의 안정성은 주로 패스너의 견고성과 연결 부품에 달려 있습니다. 시간이 지남에 따라, 지지대와 지붕 또는지면 사이의 연결은 온도 변화, 바람 또는 기타 외부 요인으로 인해 느슨해 질 수 있습니다. 패스너의 풀면 지지대가 불안정해질뿐만 아니라 태양 광 모듈의 설치 위치에 영향을 미치고 시스템의 발전 효율에 영향을 미치며, 태양 광 모듈이 떨어질 수도있어 안전 위험이 발생할 수 있습니다.

따라서지지 시스템에서 볼트, 너트 및 버클과 같은 패스너의 정기적 인 검사 및 강화는지지 시스템의 장기 안정적인 작동을 보장하는 데 중요한 조치입니다. 높은 풍속 영역에서 풍속 부하는지지 시스템에 추가 압력을 가할 수있어 연결 부품이 풀리거나 변형 될 수 있으므로 풀림으로 인한 안전 위험을 방지하기 위해 이러한 부품의 고정 상태를 정기적으로 점검해야합니다.

3. 청소 및 먼지 축적 문제

PV 장착 시스템의 주요 기능은 태양 광 모듈을 지원하는 것이지만, 지지대와 태양 광 패널 사이의 간격과 관절도 먼지 축적의 장소가 될 수 있습니다. 특히 건조하고 먼지가 많은 지역에서 먼지와 먼지가 괄호 표면이나 브래킷과 태양 광 모듈 사이에 쉽게 축적되어 태양 광 시스템의 공기 순환 및 열 소산에 영향을 미쳐 광주국 패널의 발전 효율에 영향을 미칩니다.

브래킷 시스템과 주변 환경을 정기적으로 청소하면 태양 광 시스템의 발전 효율을 향상시킬 수있을뿐만 아니라 먼지가 괄호가 침식되는 것을 방지 할 수 있습니다. 청소 과정에서 브래킷의 반응 방지 층을 손상시키지 않고 너무 거친 도구 나 청소제를 사용하지 않도록 특별한주의를 기울여야합니다. 정기적 인 청소는 특히 뜨겁거나 먼지가 많은 환경에서 특히 중요합니다.

4. 예방 검사 및 유지 보수

태양 광 괄호 시스템의 정기 유지 보수의 또 다른 중요한 측면은 예방 검사를 수행하는 것입니다. 광전지 브래킷 시스템은 일반적으로 25 년 이상의 설계 수명을 가진 장기 투자입니다. 따라서 심각한 실패 후 대규모 수리를 수행하는 것보다 잠재적 인 문제를 감지하고 제 시간에 수리하는 것이 더 경제적이고 효율적입니다.

예를 들어, 태양 광 괄호의 바람 저항은 시스템 설계의 핵심 요소입니다. 사용 시간이 증가함에 따라 브래킷의 바람 저항이 손상 될 수 있습니다. 특히 폭풍과 강한 바람 이후 브래킷의 전반적인 안정성을 정기적으로 확인하여 기상 조건에서 태양 광 모듈이 안정적으로 유지 될 수 있도록 브래킷이 느슨하거나 손상되었는지 확인하십시오.

또한 브래킷의 각도 조정 장치, 브래킷과 지붕 사이의 연결 및 브래킷의 기초를 정기적으로 점검해야합니다. 브래킷 시스템에서 잠재적 인 문제를 미리 발견함으로써 시스템 작동의 고장 속도를 효과적으로 감소시킬 수 있으며 태양 광 시스템의 전반적인 신뢰성을 향상시킬 수 있습니다.

5. 브래킷 시스템의 지진 및 눈 저항 설계

심각한 지진 또는 눈 축적이있는 지역에서는 괄호 시스템의 지진 저항과 눈 저항이 특히 중요합니다. 시간이 지남에 따라 지붕 광기 전자 브래킷 시스템은 지진 또는 눈 압력, 특히 산악 지역이나 높은 위도에서 눈압이 괄호 시스템에 점차 영향을 줄 수있는 높은 위도에서 변형 될 수 있습니다.

지진 저항과 괄호의 눈 저항을 정기적으로 점검하면 눈이나 지진으로 인한 괄호의 손상을 효과적으로 피할 수 있습니다. 눈이 높은 지역에서는 과도한 눈이나 얼음으로 인해 브래킷의 변형 또는 손상을 방지하기 위해 괄호와 지붕 사이의 접촉 영역에 특별한주의를 기울여야합니다. 특히 전통적인 타일 지붕과 금속 지붕의 경우 다양한 기후 조건에서 하중을 견딜 수 있도록 브래킷 시스템을 정기적으로 점검해야합니다.

6. 시스템 개선 및 기술 업데이트

태양 광 산업 기술의 발전으로 새로운 브래킷 시스템은 더 나은 구조적 최적화와 더 높은 안전성 성능으로 끊임없이 떠오르고 있습니다. 정기적 인 유지 보수 중에는 오래된 브래킷 시스템에 대한 기술 업데이트 또는 개선을 고려할 수도 있습니다. 예를 들어, 바람에 강하거나 눈에 띄는 강화 구성 요소가 원래 브래킷 시스템에 추가 될 수 있거나 새로운 재료를 사용하여 원래 브래킷 시스템을 교체하여 시스템의 전반적인 안정성 및 서비스 수명을 향상시킬 수 있습니다.

정기적 인 유지 보수 중에 브래킷 시스템의 성능을 평가할 수 있으며 브래킷은 현재 기술 개발과 함께 적시에 업그레이드 및 개조 될 수 있습니다. 이것은 태양 광 브래킷 시스템의 서비스 수명을 확장 할 수있을뿐만 아니라 시스템의 발전 효율성을 향상시킬 수 있으며, 태양 광 발전 시스템의 전반적인 경제적 이점을 더욱 향상시킬 수 있습니다.

7. 유지 보수주기 및 구현 표준

광전지 브래킷 시스템의 유지 보수주기는 지역, 환경 및 시스템 설계에 따라 다릅니다. 일반적으로 일반적인 환경의 태양 광 괄호 시스템의 경우 1 년에 한 번 포괄적 인 검사 및 유지 보수가 일반적인주기입니다. 강한 바람, 폭설 및 습도와 같은 특수 환경에서는 브래킷의 유지 보수주기를 단축해야 할 수 있습니다. 유지 보수의 빈도 및 특정 내용은 실제 조건과 시스템 사용 환경에 따라 결정해야합니다.
