실외 응용 프로그램을위한 Mountain PV 장착 시스템을 설치하는 가장 좋은 방법은 무엇입니까?

산 PV 장착 설치에 대한 현장 평가 및 지형 분석

전에 산 PV 장착 시스템이 설치되어 포괄적 인 현장 평가를 수행하고 지형 분석은 협상 할 수없는 단계입니다. 이 프로세스는 구조적으로 건전하고 효율적이며 오래 지속되는 PV (Photenceic) 발전 시스템의 기초가됩니다. Mountain Environments는 측량, 공학 및 디자인에 대한 맞춤형 접근 방식을 요구하는 독특한 과제를 가져옵니다.

산악 지형의 지리적 복잡성을 이해합니다

산 장소는 종종 가파른 경사, 일관성이없는 토양 구성 및 불규칙한 암석 형성을 특징으로합니다. 이러한 지리적 특성은 시스템 설계에 직접적인 영향을 미치며 정확한 매핑이 필요합니다. LIDAR (Light Detection and Ranging), UAV (드론) 사진 측량 및 GIS (Geographical Information Systems)와 같은 고급 도구를 사용하여 엔지니어는 기울기 구배, 방향 및 고도를 평가하기 위해 고해상도 지형 데이터를 얻을 수 있습니다.

경사 구배 및 측면은 패널 방향을 결정하는 데 중요한 역할을합니다. 남쪽을 향한 경사 (북반구에서)는 일반적으로 가장 햇빛을 가장 많이 받으므로 PV 설치에 이상적입니다. 그러나 경사각은 랙킹 시스템, 고정 방법 및 패널 틸트 조정에 영향을 미칩니다. 너무 가파른 경사면에는 테라스 또는 구조적 강화가 필요할 수 있으며, 이는 비용과 복잡성에 영향을 미칩니다.

토양 및 암석 구성 분석

플랫 랜드 또는 사막 설치와 달리 Mountain PV 프로젝트는 매우 가변적 인 지하 표면 조건과 경쟁해야합니다. 엔지니어는 토양이 점토, 모래, loamy 또는 록키인지를 이해하기 위해 지구 공학 평가를 수행해야합니다. 이러한 세부 사항은 파일 구동, 지상 스크류 또는 밸러스트 기반을 선택하는 데 필수적입니다.

암석 기판은 종종 사전 드릴링이나 마이크로 덩어리를 사용하지 않고 파일 드라이브를 불가능하게 만듭니다. 이러한 조건에서 화학 고정 또는 콘크리트 기초가 필요할 수 있습니다. 반대로, 느슨하거나 불안정한 토양은 부하를 골고루 분배하고 침전 또는 기울기를 방지하기 위해 깊은 말뚝 또는 더 넓은 기초가 필요할 수 있습니다.

지상 침투 저항 테스트, 토양 전단 강도 분석 및 수분 유지 연구는 기초 계획에 기여합니다. 폭설 또는 내진 활동을 포함한 다양한 하중 조건에서 토양의 안정성은 장기 안전을 검증하기 위해 시뮬레이션됩니다.

태양 경로 및 음영 고려 사항

산악 지역에서는 주변 봉우리, 나무 또는 경사 자체의 음영이 태양 에너지 수율에 크게 영향을 줄 수 있습니다. 사이트 분석에는 PVSYST 또는 Helioscope와 같은 소프트웨어를 사용하는 연중 내내 음영 모델이 포함되어야합니다. 이 도구를 사용하면 시간, 계절 변화 및 패널 배치에 따라 에너지 출력의 가상 시뮬레이션이 가능합니다.

하루 중 짧은 부분의 경우에도 그늘진 모든 영역은 스마트 인버터 나 전원 최적화기로 완화되지 않는 한 패널의 출력을 줄이거 나 불일치 한 줄을 만들 수 있습니다. 따라서 문자열 설계 및 음영 관리는 초기 분석 단계의 일부 여야합니다.

환경 및 기후 조건

날씨 데이터 수집은 산 사이트 평가의 또 다른 중요한 요소입니다. 고도의 풍속은 특히 산마루를 따라 극도로 예측할 수 없을 수 있습니다. 마찬가지로, 눈 축적, 동결-해동주기 및 폭우는 고가 지역에서 일반적입니다. 로딩 시나리오를 모델링하는 데 최소 1 년의 기상 데이터를 수집하는 것이 좋습니다.

높은 바람과 눈 부하는 장착 시스템의 구조적 사양에 직접적인 영향을 미칩니다. 선택된 설계는 이러한 조건에서 살아남을뿐만 아니라 25-30 년 동안 예상되는 작동으로 시스템 무결성을 유지해야합니다.

소기후는 산악 지역에서도 일반적입니다. 북쪽을 향한 경사면은 음영 처리되고 시원하게 유지되어 더 많은 눈 축적을 초래하는 반면, 인접한 남쪽을 향한 지역은 더 많은 열 팽창과 수축을 경험할 수 있습니다. 이러한 로컬 변형은 고도로 현지화 된 데이터와 맞춤형 엔지니어링을 필요로합니다.

접근성 및 인프라 계획

산 사이트에 대한 접근에는 종종 물류 문제가 포함됩니다. 도로는 미개발되었거나 계절적으로 만 접근 할 수 있습니다. 가파른 외딴 지역으로 재료와 장비를 운송하려면 신중한 계획이 필요합니다. 타당성 조사는 구조적 구성 요소, 태양 전지판, 크레인 및 콘크리트를 전달하는 데 드는 비용과 어려움을 평가해야합니다.

대부분의 경우 건축을 용이하게하기 위해 헬리콥터 리프트, 케이블 웨이 또는 임시 산 트랙이 필요합니다. 이러한 액세스 한계는 프로젝트 타임 라인 및 예산에 크게 영향을 줄 수 있으므로 예비 조사 단계에 현장 물류가 포함되어야합니다.

생물 다양성 및 환경 영향

산 생태계는 종종 생태 학적으로 민감한 구역입니다. 현장 평가에는 서식지 중단, 침식 위험 및 삼림 벌채를 포함한 잠재적 환경 영향에 대한 연구가 포함되어야합니다. 지역 당국, 특히 보호 된 또는 고성분 지역에서 생태 조사가 필요할 수 있습니다.

발굴이 시작되기 전에 미사 펜싱 또는 강화 식생과 같은 침식 제어 조치가 의무화 될 수 있습니다. 또한, 지역 동식물은 비준수로 인한 처벌이나 지연을 피하기 위해 보호되어야합니다.

산 환경에 적합한 PV 장착 구조를 선택합니다

적절한 PV 장착 구조의 선택은 산 PV 장착 시스템의 장기 성능, 내구성 및 안전성을 보장하는 데 중추적입니다. Mountain Environments는 구조적 의사 결정 과정에 영향을 미치는 일체형 지형, 가혹한 기후 조건, 가변 토양 구성 및 어려운 물류와 같은 독특한 도전을 소개합니다. 목표는 강도, 비용 효율성 및 설치 용이성의 균형을 맞추는 시스템을 선택하는 것입니다.

고정 틸트 대 조정 가능한 틸트 장착 시스템

고정식 구조는 단순성과 유지 보수 요구 사항이 낮아 산 PV 설치에 일반적으로 사용됩니다. 이 시스템은 일정한 각도를 유지하며, 일반적으로 사이트의 위도 및 연간 태양 경로 데이터에 따라 최적화됩니다. 산악 지역에서는 자연 경사가 패널 각도와 일치하는 데 사용하여 복잡한 랙킹의 필요성을 최소화 할 수 있습니다.

반면에 조절 가능한 틸트 시스템은 계절 최적화의 이점을 제공합니다. 가변 태양 발병률이있는 영역에서 에너지 수율을 크게 향상시킬 수는 있지만 종종 더 많은 기계적 구성 요소와 정기 조정이 필요하며, 이는 원격 또는 액세스하기 어려운 산 위치에서는 불가능할 수 있습니다.

대부분의 산 응용 분야의 경우, 균형이 높거나 사이트 위도보다 약간 큰 고정식 기울기 시스템이 효율성 및 시스템 신뢰성을 균형을 유지하기 위해 선호됩니다.

접지 장착 대 극 장착 시스템

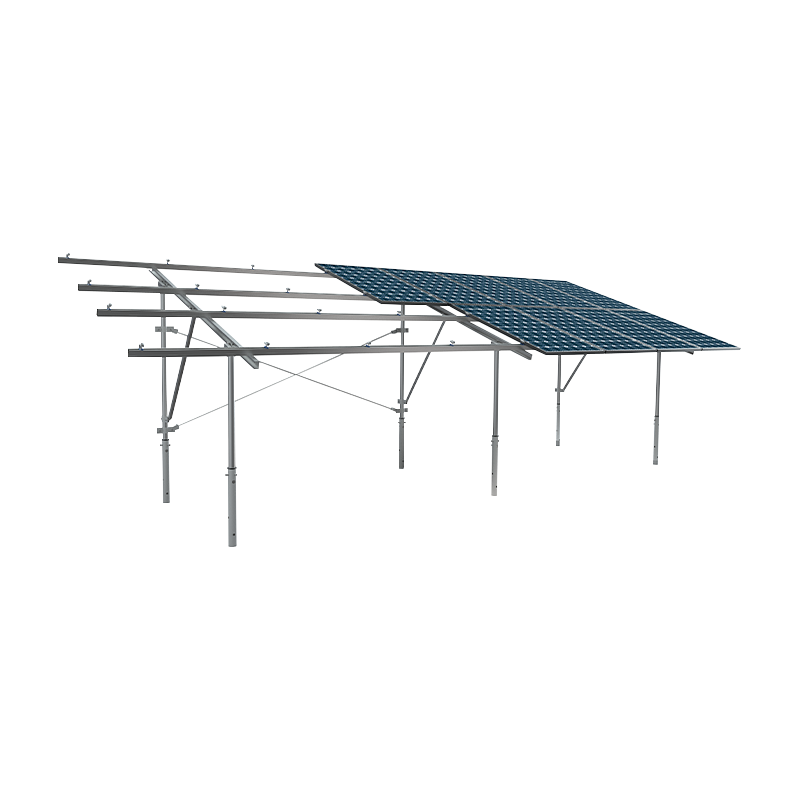

지상 장착 시스템은 산악 지역의 제품을 포함하여 유틸리티 규모의 PV 배포에서 지배적입니다. 그들은 더미, 나사 또는 밸러스트를 사용하여지면에 고정 된 강철 또는 알루미늄 프레임의 매트릭스로 설계되었습니다. 기반암 또는 느슨한 스카이 위에 얕은 토양이있는 지형에서는 말뚝 깊이와 고정 강도를 신중하게 계산해야합니다.

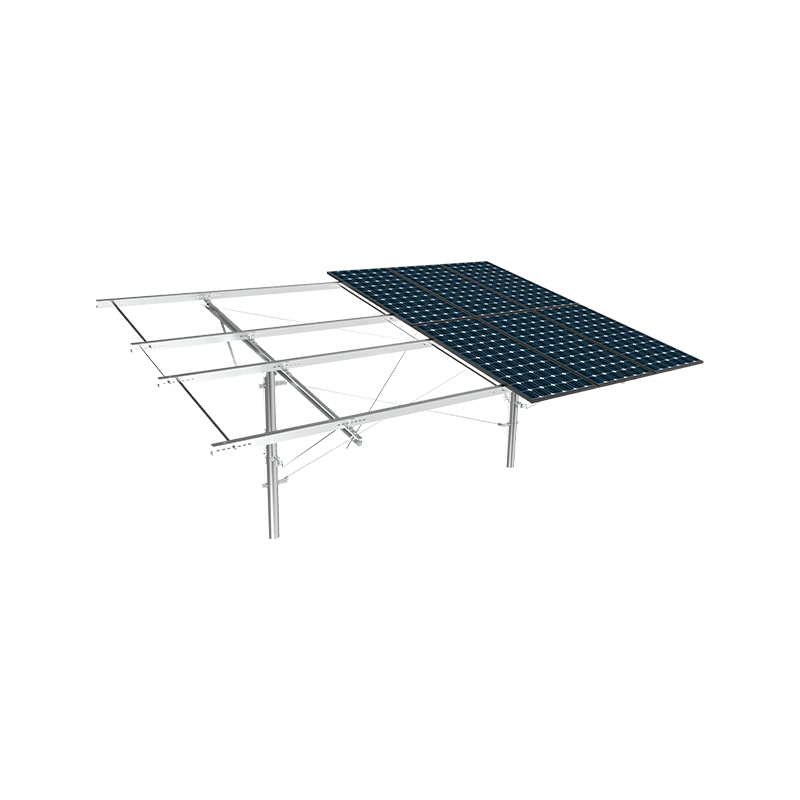

극 장착 시스템은 소규모 응용 프로그램 또는 접지 프레임을 균일하게 지원할 수없는 고르지 않은 접지에 이상적입니다. 이들은 지상 교란이 최소화되는 오프 그리드 또는 하이브리드 마운틴 PV 시스템에서 특히 유용합니다.

극 장착 어레이는 일반적으로 단일 또는 듀얼 패널 구성을 특징으로하며 수동으로 배향하거나 단일 축 추적을 장착 할 수 있습니다. 그러나 추적 시스템은 눈 덮인 또는 바람이 부는 조건에서 기계적 복잡성과 취약성을 도입하므로 산악 설치에서는 덜 일반적입니다.

구조 재료 : 강철 대 알루미늄

재료 선택은 체중, 부식 저항, 강도 및 비용의 균형에 의해 주도됩니다. 아연 도금 강철은 강도와 ​​경제성으로 인해 널리 사용됩니다. 높은 바람과 눈 부하를 처리 할 수는 있지만 무겁기 때문에 산악 지형의 운송 비용과 설치 노력이 증가합니다.

알루미늄은 더 비싸지 만 가볍고 자연적으로 부식성이 있습니다. 수분과 UV 노출이 부식을 가속화하는 고도 또는 해안 산악 현장으로 종종 선택됩니다. 양극화 된 알루미늄 시스템은 연장 된 수명을 제공하고 조립하기가 더 쉽지만 강철과 동일한 구조적 강도를 달성하기 위해 더 두꺼운 프로파일이 필요할 수 있습니다.

하이브리드 시스템에서 알루미늄 레일은 패널 장착에 사용되는 반면, 하위 구조 또는 다리는 핫 딥 아연 도금 강철로 만들어져 엄격한베이스를 제공합니다.

정박 기술과 지형에 대한 적응성

Mountain PV 프로젝트에서 랙킹 시스템은 구조적 무결성을 손상시키지 않고 토지의 윤곽을 준수해야합니다. 조정 가능한 레그 시스템, Z- 브래킷 및 유연한 프레임 어셈블리는 최대 30도 이상의 그라디언트가있는 경사면에 적응할 수 있습니다.

지상 나사는 종종 파열 주행이 불가능한 암석 또는 얕은 토양에서 선호됩니다. 이 헬리코이드 앵커는 수동 또는 유압식으로 삽입 될 수 있으며 정확한 수직 정렬을 허용합니다.

매우 가파른 경사의 경우 토지를 테라리하고 계층 장착 프레임을 사용하는 것이 필요할 수 있습니다. 이 접근법은 수평 정렬을 제공하면서 빗물 유출을 관리하고 토양 침식 위험을 줄입니다. 이러한 경우 토목 공학 통합이 중요해집니다.

운송 가능성 및 사전 제작

물류 제약으로 인해 모듈 식 랙킹 시스템이 산 설치에서 점점 더 선호됩니다. 공장에서 사전 절단, 사전 실행 및 라벨이 붙은 구성 요소는 현장 작업을 줄입니다. 특히 도로 접근이 열악하거나 설치 승무원이 장거리에 부품을 운반 해야하는 경우 특히 유리합니다.

컨테이너화 된 전달 또는 팩 동물 운송을 위해 설계된 키트는 기존의 도로 기반 물류가 불가능한 히말라야 또는 안데스 산맥과 같은 견고한 지역에서 사용됩니다.

경사 지형의 기초 설계 및 지상 고정 기술

기초는 산 PV 장착 시스템의 신뢰성이 의존하는 문자 그대로의 기반입니다. 고르지 않은 지형 또는 경사 지형에 안정적이고 비용 효율적인 기초를 설계하면 고유 한 구조적 및 지구 공학 공학 과제가 있습니다. 플랫 랜드와 달리 산은 종종 일관되지 않은 토양 조건, 내장 암석 및 배수 합병증을 특징으로하며 세심한 계획을 통해 해결해야합니다.

산 PV 시스템의 기초 유형

산 PV 설치에 적합한 여러 유형의 기초가 있습니다. 선택은 토양 구성, 경사각, 기후 조건 및 사용 가능한 장비에 따라 다릅니다.

*구동 더미 : 땅으로 구동되는 강철 H- 빔 또는 관형 파일은 단단한 토양에서 효과적이지만 바위가 많은 또는 바위로 가득 찬 지형에서는 실용적이지 않습니다.

*그라운드 나사 : 이들은 나사처럼 나사로 꼬인 강철 막대입니다. 그들은 우수한 풀 아웃 저항을 제공하며 부분적으로 바위 같은 부지를 포함하여 다양한 토양에 적합합니다.

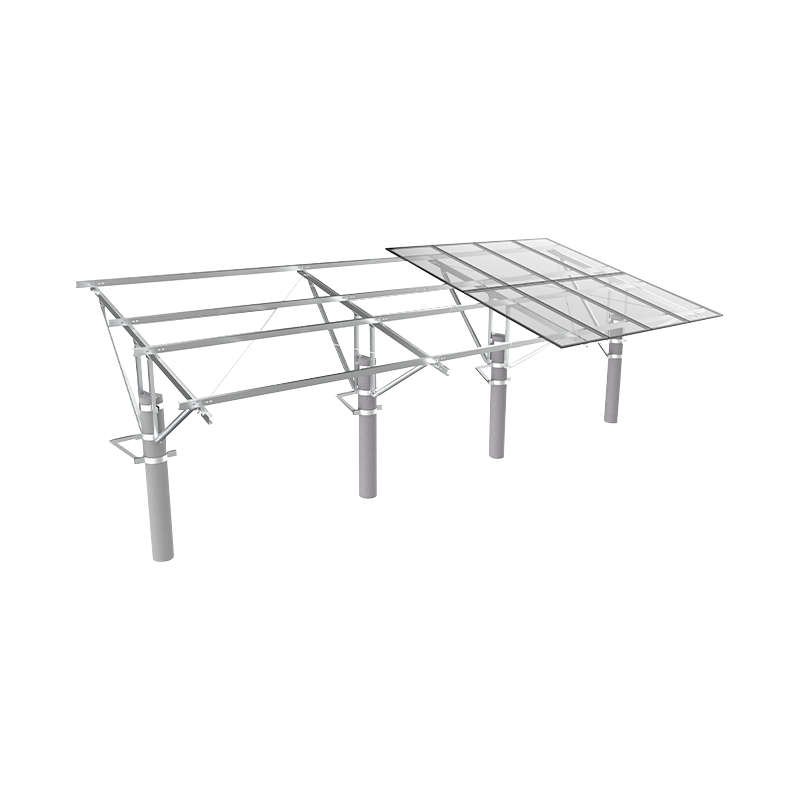

*콘크리트 기초 : 말뚝이나 나사에 대해 땅이 너무 바위가있을 때, 사전 캐스트 또는 현장 콘크리트 블록이 사용됩니다. 이들은 종종 경사 변형을 설명하기 위해 조절 가능한 괄호와 쌍을 이룹니다.

*밸러스트 파운데이션 : 매우 얕은 토양 또는 임시 설치에 적합합니다. 밸러스트 블록은 침투없이 장착 구조를 제자리에 고정하지만 안정적인 표면과 적절한 배수가 필요합니다.

각 기초 유형은 특히 산악 바람 및 눈 조건에서로드 전송 및 시스템 안정성을위한 맞춤형 접근법이 필요합니다.

경사 관리 및 테라싱

경사가 15 ~ 20도를 초과하는 경우 테라싱은 종종 PV 행을위한 평평한 플랫폼을 만드는 데 사용됩니다. 테라싱은 설치를 단순화 할뿐만 아니라 토양 침식을 방지하고 배수를 향상시킵니다.

그러나 테라스를 만드는 것은 식생을 방해하고 건축 비용을 증가시킬 수 있습니다. 따라서, 가변 길이 다리가있는 유연한 랙킹 시스템은 최소한의 토지 변경이 필요할 때 종종 선호됩니다. 종종 텔레스코픽 인 다리 확장은 각지지 지점이 지형 윤곽과 일치하도록 독립적으로 높이 조정할 수 있도록합니다.

고정 깊이 및 하중 베어링

고정 시스템은 수직 하중 (패널 및 구조의 죽은 무게), 측면 힘 (풍압) 및 상승력 (바람 또는 서리로 인한)에 저항해야합니다. 엔지니어링 계산은 다음을 설명해야합니다.

*특히 알프스 또는 로키스와 같은 산맥에서 눈 부하

*더 높은 고도에서 극단적 일 수있는 바람 상승

* 지진이 발생하기 쉬운 산악 지역에서 지진 부하

고정 깊이는 일반적으로 구조 부하 및 토양 베어링 용량에 따라 1.2 ~ 2.5 미터입니다. 지상 나사 및 파일 공급 업체는 현장 테스트 결과를 기반으로로드 차트를 제공하지만 이론적 모델을 검증하기 위해 현장 별 풀 아웃 테스트를 수행해야합니다.

암석 시추 및 마이크로 파일 솔루션

단단한 기반암 또는 고밀도 자갈이있는 지역에서는 표준 파일 주행 또는 지상 나사를 실현할 수 없습니다. 이러한 경우 마이크로 파일 시스템이 사용됩니다. 여기에는 소형 직경 구멍을 바위에 뚫고 나사산 앵커로드를 삽입하고 그라우팅하는 것이 포함됩니다. 이 방법은 탁월한 안정성과 부하 저항을 제공하지만 노동 및 장비 비용이 증가합니다.

산악 사용에 적합한 드릴링 리그 (종종 추적 또는 휴대용) 가이 작업을 처리하도록 배포됩니다. 키는 특히 액세스가 제한되는 경우 정렬 정밀도 및 일관된 그라우트 충전을 보장하는 것입니다.

배수 및 서리 보호

물 관리는 Mountain PV 설치에서 기초 설계의 중요한 부분입니다. 부적절한 배수는 토양 연수, 서리가 무너 지거나 발판 불안정성을 초래할 수 있습니다. 프랑스 배수구, 표면 등급 및 지오 스타일 멤브레인은 물을 기초에서 멀어지게하는 데 사용됩니다.

추운 기후에서 서리 보호는 서리 선 아래의 바닥을 내장하고 필요한 경우 열 중단 또는 단열재를 사용하여 달성됩니다. 콘크리트 기초는 일반적으로 바닥에 플레어되어 하중을 분배하고 측면 서리 추력에 저항합니다.

비용 및 건설 효율성

원격 산악 지형은 기초 전략에 영향을 미치는 독특한 물류 제약을 제시합니다. 지상 나사 또는 모듈 식 밸러스트 트레이와 같은 최소 발굴 및 경화 시간이 필요없는 경량 기초 시스템은 설치 시간과 비용을 줄입니다.

설계 설계 (DFI) 원칙은 기초 엔지니어링을 안내하여 최소 노동력, 특수 도구 수가 적고 빠른 배포를 우선시합니다. 많은 Mountain PV 프로젝트에서 도로 접근 부족으로 인해 기초를 수동으로 설치해야하며, 이는 모듈 식 및 적응 가능한 기초 전략의 필요성을 강조합니다.

가혹한 환경 조건 처리 : 바람, 눈 및 토양 안정성

산은 종종 PV 장착 시스템의 내구성과 성능에 크게 영향을 줄 수있는 극한의 환경 조건이 특징입니다. 이러한 조건에는 높은 바람, 폭설, 동결 온도 및 산 토양의 고유 한 불안정성이 포함됩니다. 시스템이 운영 수명 전반에 걸쳐 시스템이 기능적이고 안전하게 유지되도록 효과적인 완화 전략을 사용해야합니다.

바람 하중 및 구조적 무결성

풍력은 산악 지역에 PV 시스템을 설치할 때 주요 관심사 중 하나입니다. 더 높은 고도에서는 풍속이 종종 훨씬 강하고 예측할 수 없으므로 장착 구조에 상당한 하중을 생성 할 수 있습니다. 제대로 설명되지 않으면 이러한 힘은 구조적 실패, 패널 탈퇴 또는 시스템 붕괴로 이어질 수 있습니다. 이를 해결하려면 강력한 구조 설계가 필수적입니다. 엔지니어는 최대의 돌풍 속도 및 주파수를 포함하여 로컬 풍 데이터를 기반으로 풍하중 분석을 수행해야합니다.

풍력은 ASCE 7 (American Society of Civil Engineers)과 같은 표준을 사용하여 계산되며, 이는 현장 별 조건에 따라 바람 하중을 결정하기위한 지침을 제공합니다. 이러한 하중은 장착 시스템의 설계에 통합되어야하며 예상되는 풍압을 견딜 수 있도록 모든 구성 요소가 강화되어야합니다. 바람 저항이 높은 장착 시스템은 종종 두꺼운 강철 또는 알루미늄 프레임을 사용하고 안정성을 보장하기 위해 더 깊은 더미 또는 지상 나사와 같은 추가 고정 방법을 사용합니다.

경우에 따라 공기 역학적 고려 사항은 바람 하중을 줄이는 데 도움이 될 수 있습니다. 랙킹 시스템은 바람 저항을 최소화하기 위해 낮은 프로파일로 설계 될 수 있거나 패널을 약간 각도로 설치하여 바람이 표면 위로 더 매끄럽게 흐를 수 있도록 할 수 있습니다. 또한, 장착 구조에 대한 추가 측면지지를 제공하기 위해 구조적 브레이싱을 통합 할 수있다.

눈 부하 고려 사항

산은 종종 심각한 강설량이 발생하기 쉬우 며, 이는 구조에 대한 즉각적인 부담과 동결-해동주기와 관련된 장기적인 도전을 제시합니다. 눈 축적은 PV 어레이에 상당한 무게를 더할 수 있으며, 이는 장착 시스템에서 지원해야합니다. 눈은 또한 태양 전지판을 방해하여 햇빛을 차단하여 효율성을 줄일 수 있습니다. 이러한 우려를 해결하기 위해서는 눈 부하 계산을 구조 설계에 고려해야합니다.

눈 부하는 평균 연간 강설량, 사이트의 고도 및 패널의 경사에 따라 결정됩니다. 눈 축적이 무거운 지역에서는 눈의 무게를 분배하기 위해 추가 브레이스 또는 더 큰 기초로 장착 구조를 강화해야 할 수 있습니다. 또한, PV 패널이 장착되는 각도는 눈을 흘리기 위해 조정되어야합니다. 가파른 패널 각도는 일반적으로 눈을 흘리는 데 더 효과적이므로 눈이 쌓일 가능성이 줄어들어 패널을 손상 시키거나 비효율적으로 만들 수 있습니다.

눈 축적 외에도 동결-해동주기는 기초 주변의 토양 안정성에 영향을 줄 수 있습니다. 반복적 인 동결과 해동으로 인해 토양이 팽창하고 수축 될 수 있으며, 이로 인해 기초와 불안정한 장착 시스템이 이동할 수 있습니다. 이를 방지하기 위해 토양이 안정적으로 유지되는 서리 선 아래에 도달 할 수있을 정도로 깊은 기초가 내장되어야합니다. 동결 시동주기가 빈번한 지역에서는 특별한주의를 기울여야하며 열 장벽 또는 단열 된 발판 설계와 같은 추가 서리 보호 조치가 필요할 수 있습니다.

토양 안정성 및 침식 조절

산악 지형은 종종 불안정한 토양을 특징으로하며 시스템 설치를 장착하기위한 도전을 제시 할 수 있습니다. 모래, 자갈 또는 미사와 같은 느슨한 토양은 침식이 발생하기 쉬운 반면 가파른 경사는 산사태 또는 토양 움직임을 유발하여 PV 시스템의 안정성을 손상시킬 수 있습니다. 이러한 위험을 완화하기 위해 토양의 구성과 안정성을 평가하는 데 지구 기술적 조사가 필수적입니다.

불안정한 토양이있는 지역에서는 표면 아래의 더 안정적인 기반암에 안전한 연결을 제공하기 때문에 헬리컬 더미 또는 스크류 더미와 같은 지상 앵커가 선호됩니다. 이러한 유형의 앵커는 토양 마찰에 의존하지 않고 수직 및 측면 힘을 견딜 수 있습니다. 토양 침식이 우려되는 더 심각한 경우, 지상을 안정화시키기 위해 미사 울타리, 암벽 장벽 또는 강화 식생과 같은 추가 침식 제어 조치가 필요할 수 있습니다.

가파른 경사의 경우, 토양 이동을 줄이고 장착 시스템을위한 수준의 기초를 제공하기 위해 테라싱이 사용될 수 있습니다. 테라싱에는 경사면으로 자르면 장착 시스템을 배치 할 수있는 평평한 플랫폼을 생성합니다. 이 기술은 또한 물 유출을 제어하여 침식의 위험을 줄이고 기초 주변의 토양 무결성을 유지하는 데 도움이됩니다.

기후 적응성과 장기 내구성

산 환경에서 가혹하고 가변적 인 조건을 고려할 때 PV 장착 시스템에 사용되는 재료는 내구성을 위해 선택해야합니다. 예를 들어 금속 성분은 특히 폭설이 심하거나 수분에 대한 빈번한 노출이있는 지역에서 부식성이어야합니다. Hot-Dip 아연 도금 강철 및 양극화 된 알루미늄은 부식에 대한 저항력과 높은 고도에서 자주 발견되는 극한 조건을 견딜 수있는 능력으로 인해 일반적인 선택입니다.

장기 내구성은 또한 UV 노출, 특히 높은 태양 강도가 높은 지역에서 영향을받습니다. UV 방사선은 시간이 지남에 따라 특정 재료를 저하시켜 취성과 실패로 이어질 수 있습니다. 따라서, UV 보호를 제공하거나 본질적으로 UV- 내성 재료를 사용하는 코팅은 재료 선택 과정에서 중요한 고려 사항입니다.

Mountain PV 장착 시스템의 기계적 설치에 대한 단계별 안내서

a의 기계적 설치 산 PV 장착 시스템은 신중한 계획, 정확한 실행 및 안전에 중점을 둔 다단계 프로세스입니다. 경사 불규칙성, 접근성 문제 및 극심한 날씨와 같은 산악 지형이 제기 한 독특한 과제를 감안할 때 PV 시스템을 설치하려면 태양 광 기술과 견고한 건축 방법에 대한 전문 지식이 필요합니다.

초기 사이트 준비 및 측량

설치 프로세스의 첫 번째 단계는 철저한 사이트 준비이며, 이는 장착 시스템의 위치를 ​​조사하고 표시하는 것으로 시작합니다. 조사는 경사각, 고도 및 근처의 봉우리 나 나무와 같은 음영 장애물을 고려해야합니다. GPS 또는 드론과 같은 고해상도 매핑 도구는 사이트의 지형에 대한 정확한 데이터를 수집하고 장착 구조의 정확한 배치를 보장하는 데 사용될 수 있습니다.

설문 조사가 완료되면 다음 작업은 장애물의 사이트를 지우는 것입니다. 여기에는 설치를 방해 할 수있는 암석, 식생 또는 잔해물을 제거하는 것이 포함될 수 있습니다. 경우에 따라, 기초를위한지면을 평평하게하거나 기초를위한 공간을 만들기 위해서는 약간의 발굴이 필요할 수 있습니다.

기초 설치

재단은 전체 시스템의 안정성을 보장하기 때문에 설치 프로세스의 가장 중요한 부분입니다. 토양 구성 및 지형에 따라 기초는 지상 나사, 더미 또는 콘크리트 기초로 구성 될 수 있습니다. 산 환경에서는 지상 나사 나 헬리컬 파일을 사용하는 것이 종종 풍경에 최소한의 교란으로 설치 될 수 있으며 고르지 않은 지형 또는 바위가 많은 지형에 이상적이기 때문에 종종 선호됩니다.

마운팅 구조가 레벨과 안전을 유지하기 위해 기초를 정밀하게 설치해야합니다. 일반적으로, 각 기초 앵커는지면에 뚫거나 나사로 고정되며 각 파일 또는 나사는 안정성을 테스트합니다. 깊이 또는 바위가 많은 토양이있는 지역에서는 드릴링 리그와 같은 추가 장비가 필요한 깊이를 달성하기 위해 필요할 수 있습니다.

장착 구조 어셈블리

기초가 확보 된 후 다음 단계는 장착 구조를 조립하는 것입니다. 여기에는 PV 패널을 제자리에 고정 할 레일 또는 프레임 설치가 포함됩니다. 프레임은 일반적으로 설치 프로세스를 간소화하기 위해 섹션에서 사전 조립됩니다. 일단 레일이 제자리에 있으면 파운데이션 앵커에 고정되어 전체 시스템이 수평이고 안정적이지 않도록합니다.

조정 가능한 틸트 시스템의 경우 패널의 햇빛에 대한 노출을 최적화하기 위해 레일 각도로 기계적 조정을 수행 할 수 있습니다. 고정식 시스템의 경우, 레일은 사이트의 위도 및 계절적 태양 접근에 따라 미리 정해진 각도로 배치됩니다.

패널 설치

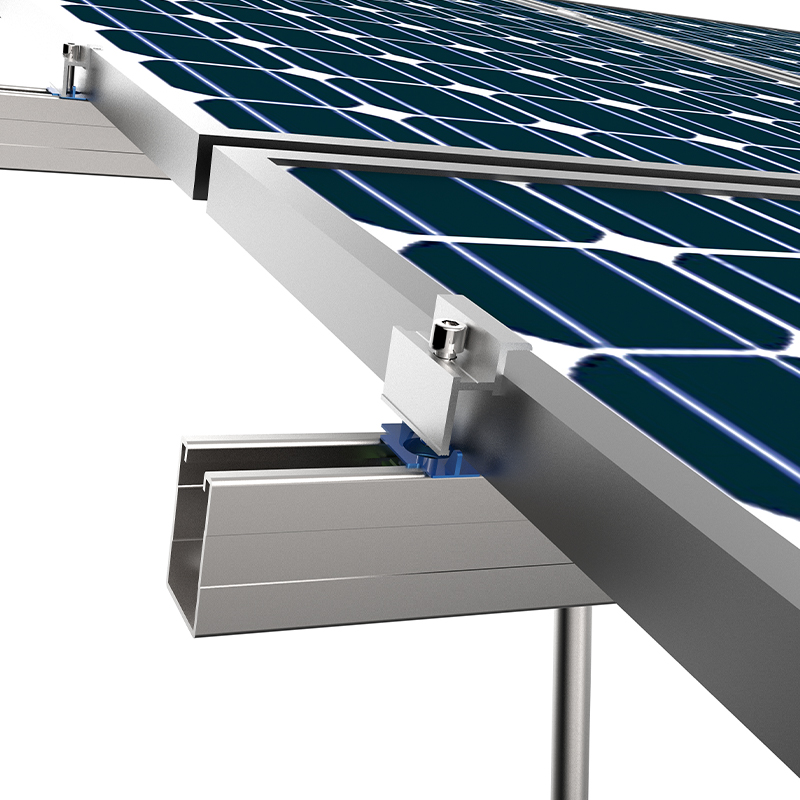

장착 구조가 제자리에 있으면 태양 전지판을 설치할 수 있습니다. 패널 프레임을 장착 구조에 고정시키는 특수 클램프를 사용하여 패널은 일반적으로 레일에 장착됩니다. 패널이 최적의 방향으로 방향을 지정하고 바람이나 눈 축적 중에 움직임을 피하기 위해 단단히 고정되도록주의를 기울여야합니다.

패널을 설치할 때 배선이 올바르게 라우팅되고 전기 연결이 안전한지 확인하는 것이 중요합니다. 여기에는 종종 장착 구조를 통해 와이어를 실행하고 케이블 타이 또는 클립으로 고정하여 환경 요인의 손상을 방지하는 것이 포함됩니다.

전기 배선 및 시스템 통합

설치 프로세스의 마지막 단계는 전기 시스템의 통합입니다. 여기에는 태양 전지판을 인버터에 연결하고 전기 연결이 지역 안전 표준을 충족하도록하는 것이 포함됩니다. 산 설치의 경우 특히 바람, 폭설 또는 야생 동물 간섭 위험이있는 지역에서 전기 케이블의 라우팅에 대한 추가 고려 사항이 있어야합니다.

모든 배선이 완료된 후 시스템은 제대로 작동하고 모든 연결이 안전하도록 테스트됩니다. 많은 산 설치에서, 로컬 모니터링 시스템도 설치되어 시스템의 성능을 실시간으로 추적하고 에너지 생산에 문제가있는 경우 경고를 제공합니다.

PV 장착 시스템을위한 원격 및 견고한 지형의 도전 극복

원격 및 견고한 지형에 Mountain PV 장착 시스템을 설치하면 독특한 물류 및 기술적 문제가 발생합니다. 도달하기 어려운 위치, 가혹한 환경 조건 및 인프라 부족의 조합은 설치 프로세스를 복잡하게하고 비용과 시간을 모두 증가시킵니다. 이러한 과제를 극복하려면 시스템의 안정성과 장기 기능을 보장하기위한 전문 지식, 장비 및 전략이 필요합니다.

원격 위치에 대한 액세스

견고한 산 지형에서 일할 때의 첫 번째 과제는 접근입니다. 많은 산악 지역에는 포장 된 도로 나 모든 형태의 신뢰할 수있는 교통 인프라가 부족하여 재료, 장비 및 인력을 현장으로 운송하기가 어렵습니다. 일부 외딴 지역에서는 유일한 접근은 좁은 비포장 도로, 가파른 경사 또는 하이킹 트레일을 통해 이루어질 수 있습니다.

이를 극복하려면 프로젝트가 시작되기 전에 자세한 액세스 계획을 개발해야합니다. 여기에는 임시 접근 도로 건설, 모든 지형 차량 사용 또는 무거운 리프팅 및 재료 운송을 위해 헬리콥터를 사용하는 것이 포함될 수 있습니다. 극단적 인 경우, 팩 동물 또는 수동 노동을 사용하여 장비를 설치 현장으로 운반 할 수 있습니다.

일단 접근이 시작되면 환경 영향을 최소화하는 방식으로 재료와 장비를 운송하려면 신중한 계획이 필요합니다. 예를 들어, 헬리콥터는 한 번의 여행에서 큰 재료를 전달하는 데 사용하여 필요한 트럭이나 차량의 수를 줄이고 지형에 대한 교란을 최소화 할 수 있습니다.

현장 측량 및 지형 분석

산악 지역의 현장 조사는 종종 지형의 고르지 않고 예측할 수없는 특성으로 인해 또 다른 중요한 도전입니다. 전통적인 측량 방법은 일부 지역, 특히 가파른 지역에서는 비효율적이거나 불가능할 수 있습니다. 현장을 정확하게 평가하기 위해 드론, LIDAR (Light Detection and Ranging) 및 GPS 맵핑 시스템과 같은 첨단 기술 도구가 지형의 3D 모델을 만드는 데 점점 더 많이 사용되고 있습니다.

이 도구는 기초에 적합한 위치를 식별하고, 경사각을 결정하며, 토양 침식 또는 산사태의 잠재력을 평가하는 데 도움이됩니다. 드론은 또한 실시간 시각적 데이터를 제공하여 엔지니어가 암석, 식생 및 설치 과정에 영향을 줄 수있는 기타 장애물과 같은 지형 기능을 평가할 수 있습니다.

지형이 정확하게 매핑되면 다음 단계는 안정성을 위해 분석하는 것입니다. 토양 테스트는 토양의 유형과 하중 수용 능력을 평가하는 데 필수적입니다. 이것은 헬리컬 파일 또는 마이크로 덩어리와 같은보다 강력한 기초 시스템이 필요한지 또는 가벼운지면 나사로 충분한 지 여부를 결정합니다. 경우에 따라, 산 산사태 나 토양 침식의 위험을 평가하기 위해 지질 조사가 수행 될 수 있습니다.

재료 운송 및 취급

견고한 산악 지역에서는 재료를 설치 현장으로 운송하는 것이 종종 프로젝트에서 가장 시간이 많이 걸리고 비용이 많이 드는 부분입니다. 도로 인프라가 부족하기 때문에 재료를 가장 가까운 접근 가능한 위치로 배송 한 다음 헬리콥터, 모든 지형 차량 또는 수동 노동으로 운송해야 할 수도 있습니다.

헬리콥터 리프팅은 일반적으로 PV 패널, 인버터 및 장착 프레임과 같은 더 크고 무거운 재료에 일반적으로 사용됩니다. 이 경우 슬링 및 리깅 시스템과 같은 적절한 리프팅 장비를 사용하여 관련된 재료와 직원의 안전을 보장해야합니다. 헬리콥터 리프트는 비쌀 수 있지만 때로는 트럭이나 크레인이 접근 할 수없는 원격 또는 고도의 고도 위치에서 유일하게 실행 가능한 옵션입니다.

차량으로 재료를 운송 할 때는 ATV (All-Terrain 차량) 또는 추적 차량을 사용할 수 있습니다. 이 차량은 가파른 경사, 견고한 지형 및 고르지 않은지면을 처리하도록 특별히 설계되어 장비를 도달하기 어려운 현장으로 운송 할 수 있습니다. 소규모 프로젝트의 경우, 특히 접근이 제한되어 있거나 지형이 특히 어려운 경우에 자재를 설치 현장으로 운반하는 데 수동 노동이 필요할 수 있습니다.

지역 노동력과 숙련 된 노동

외딴 산악 지역에서는 숙련 된 인력의 가용성이 중대한 도전이 될 수 있습니다. 많은 산악 지역이 드물게 인구가 많으며 지역 노동은 PV 시스템 설치에 필요한 전문 지식을 가지고 있지 않을 수 있습니다. 이 경우 다른 지역이나 국가에서 전문적인 노동을 가져와야 할 수도 있습니다.

이를 위해서는 인력이 사이트로 전송되어야하며, 종종 소규모 그룹을 위해 여러 번의 여행을 요구하거나 헬리콥터를 사용해야하므로 신중한 조정 및 계획이 필요합니다. 건설 팀은 또한 안전 프로토콜에 대한 지식, 특수 장비 작업 및 도전적인 기상 조건에 적응하는 것을 포함하여 견고한 지형에 PV 시스템을 설치하는 특정 요구 사항에 대해 교육을 받아야합니다.

외딴 지역에서 일하는 경우 종종 극심한 추위, 높은 바람 및 갑작스런 폭풍과 같은 가혹한 기상 조건에서 일하는 것이 포함됩니다. 이를 위해서는 설치 승무원에게 안전을 보장하기 위해 추운 날씨 장비 및 기타 필요한 장비를 적절히 장착해야합니다. 또한, 높이 또는 도전적인 지형에서 일하면 상당한 위험을 초래할 수 있으므로 안전 프로토콜은 엄격하게 따라야합니다.

환경 및 규제 고려 사항

원격 산악 지역에 PV 시스템을 설치하려면 환경 영향 및 지역 규정 준수에주의를 기울여야합니다. 많은 경우, 산 생태계는 민감하며 보호 된 야생 동물, 깨지기 쉬운 초목 또는 역사적 랜드 마크를 포함 할 수 있습니다. 잠재적 인 문제를 식별하고 위험을 완화하기 위해 프로젝트를 시작하기 전에 환경 영향 평가 (EIA)를 수행하는 것이 필수적입니다.

허가는 종종 시간이 많이 걸리고 복잡한 프로세스이며, 지방 정부 기관, 환경 기관 및 원주민 또는 지역 사회 단체의 승인이 필요합니다. 허가 프로세스에는 자세한 계획 제출, 현장 조사 수행 및 프로젝트가 야생 동물을 방해하거나 환경에 해를 끼치 지 않도록하는 것이 포함될 수 있습니다.

장기 유지 보수 및 모니터링

PV 시스템이 설치되면 문제가 끝나지 않습니다. 외딴 산악 지역에서는 시스템이 효율적으로 작동하는지 정기적 인 유지 보수 및 모니터링이 필수적입니다. 많은 산악 현장의 분리로 인해 유지 보수는 어렵고 비용이 많이들 수 있습니다. 따라서 가혹한 기상 조건을 견딜 수있는 내구성있는 재료를 사용하여 유지 보수 요구를 최소화하여 시스템을 설계하는 것이 중요합니다.

원격 모니터링 시스템은 종종 PV 시스템의 성능을 실시간으로 추적하기 위해 사용됩니다. 이러한 시스템은 운영자가 패널 오작동, 배선 문제 또는 인버터 고장과 같은 문제를 경고하여 더 빠른 중재를 허용 할 수 있습니다. 원격 모니터링이 가능하지 않은 경우 예정된 유지 보수 방문이 필요할 수 있습니다.

산 PV 장착 시스템의 안정성과 내구성을 보장하는 구조 설계의 역할

의 구조 설계 산 PV 장착 시스템은 설치의 안정성, 내구성 및 안전성을 보장하는 데 중요한 역할을합니다. 환경 조건이 종종 극단적이고 지형이 어려워지는 산악 지역에서는 높은 바람, 폭설 및 지진 활동을 견딜 수있는 시스템을 설계하고 가혹한 조건에도 불구하고 장기 기능을 유지하는 것이 필수적입니다.

구조적 부하 고려 사항

구조 설계의 가장 중요한 측면 중 하나는 PV 장착 시스템이 적용 할 부하를 설명하는 것입니다. 여기에는 다음이 포함됩니다.

*데드 하중 : 레일, 브래킷 및 하드웨어를 포함한 장착 시스템 자체의 무게뿐만 아니라 태양 전지판의 무게.

*라이브 하중 : 폭풍 동안 시스템에 축적 될 수있는 눈, 얼음 또는 기타 잔해의 무게.

*바람 하중 : 산악 지역에서 특히 강렬 할 수있는 장착 구조에 바람에 의해 가해지는 힘.

*지진 부하 : 지진이 발생하기 쉬운 지역에서는 장착 시스템의 구조 설계에서 지진 활동을 고려해야합니다.

구조 설계는 장착 시스템이 고장없이 이러한 하중을 견딜 수 있도록해야합니다. 엔지니어는 ASCE 7 또는 EUROCODE와 같은 다양한 표준을 사용하여 적절한 하중 계수 및 안전 마진을 계산합니다. 아연 도금 강 또는 양극 알루미늄과 같은 재료는 종종 이러한 힘을 견딜 수있는 강도와 능력을 위해 선택됩니다.

산 PV 장착 시스템을위한 재료 선택

재료 선택은 시스템의 내구성을 보장하는 또 다른 핵심 요소입니다. 장착 구조에 사용되는 재료는 산악 지역에서 발견되는 가혹한 환경 조건을 견딜 수 있어야합니다. 다음 재료는 일반적으로 사용됩니다.

*아연 도금 강철 : 강철은 강도로 유명하여 무거운 하중을 지원하는 데 이상적입니다. 그러나 습한 환경이나 습한 환경의 부식에 취약하므로 아연 도금이 종종이를 보호하는 데 사용됩니다. 핫 다프 아연 도금 강철은 특히 내구성이 뛰어나며 극한의 기상 조건을 견딜 수 있습니다.

*알루미늄 : 알루미늄은 가볍고 부식에 저항력이있어 무게를 최소화하는 산업에 탁월한 선택이됩니다. 그것은 종종 장착 시스템의 레일과 괄호에 사용됩니다.

*스테인레스 스틸 : 스테인레스 스틸은 부식에 매우 강하여 해안 또는 고도의 산악 지역과 같은 수분이 많은 지역에 적합한 선택입니다.

*복합 재료 : 경우에 따라 복합 재료가 장착 시스템에 사용될 수 있습니다. 특히 중량 감소가 우선 순위 일 때. 이 재료는 강도를 낮은 무게와 환경 요인에 대한 저항성과 결합합니다.

올바른 재료를 선택하는 것은 위치의 기후, 토양 조건 및 예상 하중 요구 사항을 포함한 다양한 요인에 따라 다릅니다. 또한 햇빛에 장기간 노출되면 시간이 지남에 따라 일부 재료를 약화시킬 수 있으므로 엔지니어는 자료의 UV 저항에 저항하는 능력을 고려해야합니다.

지반 기술 고려 사항

설치 현장의 토양 구성 및 안정성은 구조 설계에서 중요한 역할을합니다. 산악 지역에는 종종 바위가 많은 지형, 불안정한 토양 또는 느슨한 자갈이있어 장착 시스템의 기초를 확보하기가 어려울 수 있습니다. 토양의 지반 학적 특성은 최상의 안정성을 제공 할 기초의 유형을 결정하기 위해 신중하게 분석해야합니다.

토양이 느슨한 지역에서는 나선형 더미 또는 지상 나사를 사용하여 장착 구조를 단단히 고정하는 데 사용될 수 있습니다. 바위 지형에서는 적절한 고정을 보장하기 위해 마이크로 파일 또는 드릴 콘크리트 기초가 필요할 수 있습니다. 엔지니어는 또한 침식의 위험, 특히 경사면에 대한 위험을 고려하고 토양 움직임을 최소화하고 구조적 안정성을 유지하기 위해 시스템을 설계해야합니다.

동적 하중 및 진동 저항

산악 지역은 종종 지진 활동에 적용되며, 이는 장착 시스템에 동적 하중과 진동을 도입 할 수 있습니다. 그러한 영역에서 구조 설계는 지진의 가능성을 설명해야하므로 시스템이 흔들 리거나 이동할 수 있습니다.

이를 완화하기 위해 장착 시스템은 지진 사건에 의해 생성 된 에너지를 흡수 할 수있는 추가적인 감쇠 요소 또는 유연한 조인트로 설계 될 수 있습니다. 이러한 설계 기능을 통합하여 시스템은 무결성을 손상시키지 않고 동적 하중과 진동을 견딜 수 있습니다.
